一、工作原理通过滤板和滤布的组合，形成独立的过滤单元，利用压力将悬浮液中的固体和液体分离。待处理的悬浮液体通过进料泵被送入压滤机的滤室中，固体颗粒被滤布截留形成滤渣，而液体则透过滤布成为滤液，最终形成滤饼。
二、结构组成
滤板：是压滤机的关键部件，在XJ500-XZ2000系列中，不同型号的滤板尺寸有所不同，如XJ500的滤板尺寸为500×500mm，XZ2000的滤板尺寸为2000×2000mm，滤板从500到2000型不等。滤板材质通常为增强聚丙烯，具有化学性能稳定、耐腐蚀、无毒无味、重量轻等特点。
滤布：覆盖在滤板表面，用于截留固体颗粒，实现固液分离。滤布的材质和性能会影响过滤效果和滤饼的质量。
机架：用于支撑滤板和其他部件，承受压滤过程中的压力。机架通常采用高强度的钢材制造，并经过防腐处理，如聚脲防腐工艺，以提高使用寿命。
压紧装置：常见的有液压压紧、机械压紧和手动压紧等方式。液压压紧装置具有压力大、保压性能好、自动化程度高等优点，能够快速、稳定地将滤板压紧，形成密封的过滤室。
进料装置：包括进料泵和进料管道等，用于将待处理的悬浮液输送到压滤机的滤室中。进料泵的选型需要根据压滤机的处理能力和物料特性来确定。
卸料装置：如全自动滤饼振打机构，在拉板的同时对滤布进行振动，辅助卸料，减少人工劳动强度。
三、性能特点
过滤效率高：较大的过滤面积和合理的结构设计，使得该系列压滤机能够在较短的时间内完成固液分离过程，提高生产效率。
滤饼质量好：通过控制过滤压力、时间等参数，可以获得含水率低、厚度均匀的滤饼，有利于后续的处理和利用。
自动化程度高：可配置自动拉板、自动卸料、自动清洗等功能，减少人工操作，降低劳动强度，提高生产的稳定性和可靠性。
适用范围广：适用于化工、制药、食品加工、环保、冶金、矿山等多个行业，能够处理各种不同性质的悬浮液。
节能环保：一些型号采用水洗型滤板，滤室容积大于常规板，滤饼均匀且水洗效率高，可节水20%以上。
四、选型要点
处理量：根据实际生产中需要处理的悬浮液量来确定压滤机的型号和规格，确保压滤机的处理能力能够满足生产需求。
过滤压力：不同的物料和过滤要求需要不同的过滤压力，应根据物料的性质和过滤工艺来选择合适的压滤机，其工作压力通常在0.6-2.5Mpa等多个档次。
过滤面积：过滤面积越大，处理能力越强，但同时设备的占地面积和成本也会相应增加。需要根据生产场地和预算等因素综合考虑。
滤板材质：根据物料的腐蚀性、温度等特性选择合适的滤板材质，以保证滤板的使用寿命和过滤效果。
自动化程度：如果生产过程对自动化要求较高，可以选择具有自动拉板、自动卸料、自动清洗等功能的压滤机，提高生产效率和管理水平。

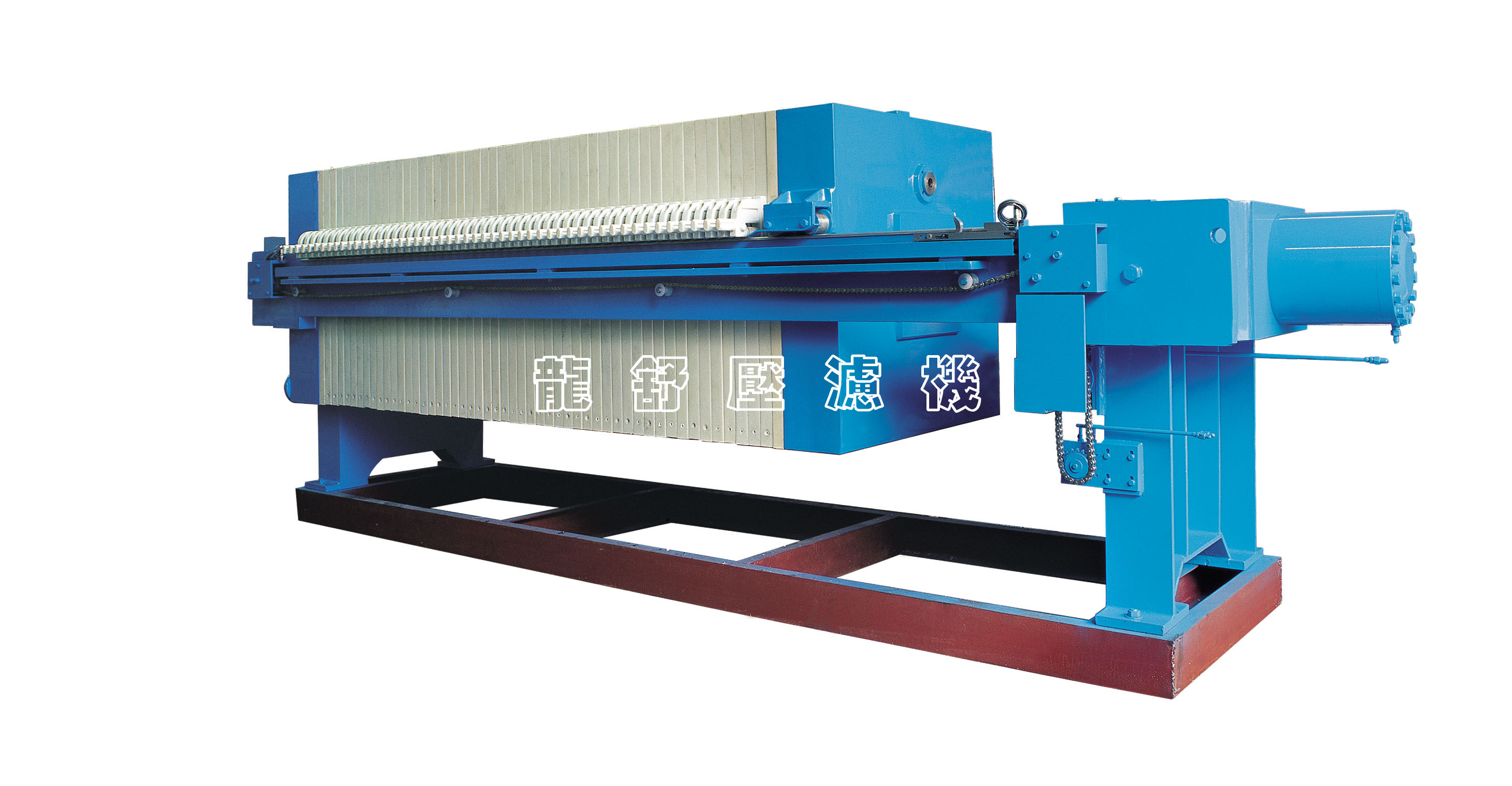

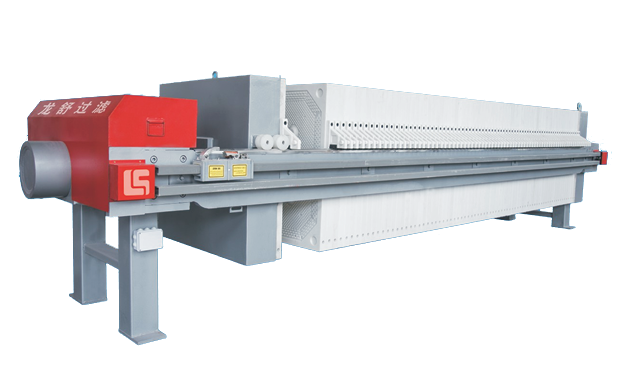

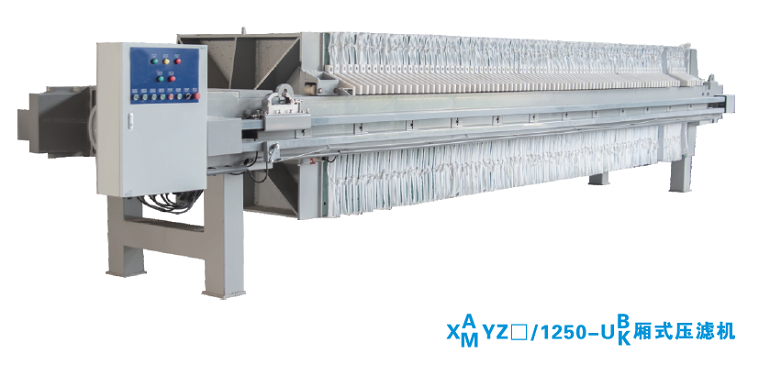

厢式压滤机是一种间歇性固液分离设备，是由若干块滤板、滤布排列构成滤室，在输料泵的压力作用下，将料液送进各滤室，通过过滤介质，将固体和液体分离。广泛应用于化工、染料、石油、陶瓷、制药、制糖、食品、淀粉、饴糖、油漆、冶金及各行业的污水处理等。厢式压滤机产品规格有X500、X630、X800、X920、X1000、X1250、X1600、X2000型等。过滤面积由0.5m2~1190m2，按滤板的结构又有普通厢式、隔膜压榨式；耐热温度0~120℃，滤液流出方式有明流、暗流、可洗、不可洗；压紧方式有：手动压紧、机械压紧、液压压紧、自动保压。过滤压力从0.2~1.6Mpa，滤板材质有铸铁、增强聚丙烯、玻纤、聚丙烯、不锈钢等供选择。我司厢式系列压滤机压滤机参数如下：
型 号 | 过滤面积 (M2) | 滤室容量 (L) | 滤板尺寸 (长×宽) | 滤板厚度 (mm) | 滤室数量 (个) | 滤饼厚度 (mm) | 整机外形尺寸 (长×宽×高) | 电机功率(kw) | 过滤压力 (Mpa) | 整机质量 (kg) |
XJ500 | 4 | 50 | 500×500 | 50 | 10 | 25 | 1808×890×875 | ≤1 | 400 | |
6 | 75 | 500×500 | 50 | 15 | 25 | 2063×890×875 | ≤1 | 450 | ||
8 | 100 | 500×500 | 50 | 20 | 25 | 2318×890×875 | ≤1 | 500 | ||
10 | 125 | 500×500 | 50 | 25 | 25 | 2573×890×875 | ≤1 | 550 | ||
12 | 150 | 500×500 | 50 | 30 | 25 | 2828×890×875 | ≤1 | 600 | ||
14 | 175 | 500×500 | 50 | 35 | 25 | 3083×890×875 | ≤1 | 650 | ||
XYJ630 | 8 | 100 | 630×630 | 50 | 13 | 25 | 2593×1020×1200 | 1.5 | ≤1 | 1200 |
10 | 125 | 630×630 | 50 | 16 | 25 | 2746×1020×1200 | 1.5 | ≤1 | 1240 | |
12 | 150 | 630×630 | 50 | 19 | 25 | 2899×1020×1200 | 1.5 | ≤1 | 1280 | |
16 | 200 | 630×630 | 50 | 26 | 25 | 3256×1020×1200 | 1.5 | ≤1 | 1370 | |
20 | 250 | 630×630 | 50 | 32 | 25 | 3562×1020×1200 | 1.5 | ≤1 | 1450 | |
25 | 313 | 630×630 | 50 | 40 | 25 | 3970×1020×1200 | 1.5 | ≤1 | 1590 | |
28 | 350 | 630×630 | 50 | 45 | 25 | 4225×1020×1200 | 1.5 | ≤1 | 1660 | |
32 | 400 | 630×630 | 50 | 52 | 25 | 4582×1020×1200 | 1.5 | ≤1 | 1760 | |
XY630 | 8 | 100 | 630×630 | 50 | 13 | 25 | 2127×1020×1200 | 1.5 | ≤1 | 1150 |
12 | 150 | 630×630 | 50 | 19 | 25 | 2433×1020×1200 | 1.5 | ≤1 | 1230 | |
16 | 200 | 630×630 | 50 | 26 | 25 | 2790×1020×1200 | 1.5 | ≤1 | 1320 | |
20 | 250 | 630×630 | 50 | 32 | 25 | 3096×1020×1200 | 1.5 | ≤1 | 1400 | |
25 | 313 | 630×630 | 50 | 40 | 25 | 3504×1020×1200 | 1.5 | ≤1 | 1540 | |
28 | 350 | 630×630 | 50 | 45 | 25 | 3579×1020×1200 | 1.5 | ≤1 | 1610 | |
32 | 400 | 630×630 | 50 | 52 | 25 | 4116×1020×1200 | 1.5 | ≤1 | 1710 | |
XZ800 | 20 | 300 | 800×800 | 60 | 20 | 30 | 2964×1246×1628 | 1.5 | ≤1 | 2240 |
30 | 450 | 800×800 | 60 | 30 | 30 | 3574×1246×1628 | 1.5 | ≤1 | 2580 | |
40 | 600 | 800×800 | 60 | 40 | 30 | 4184×1246×1628 | 1.5 | ≤1 | 2922 | |
50 | 750 | 800×800 | 60 | 50 | 30 | 4794×1246×1628 | 1.5 | ≤1 | 3250 | |
60 | 900 | 800×800 | 60 | 60 | 30 | 5404×1246×1628 | 1.5 | ≤1 | 3590 | |
70 | 1050 | 800×800 | 60 | 70 | 30 | 6014×1246×1628 | 1.5 | ≤1 | 4080 | |
80 | 1200 | 800×800 | 60 | 80 | 30 | 6624×1246×1628 | 1.5 | ≤1 | 4450 | |
XY800 | 20 | 300 | 800×800 | 60 | 20 | 30 | 2964×1100×1325 | 1.5 | ≤1 | 2160 |
30 | 450 | 800×800 | 60 | 30 | 30 | 3574×1100×1325 | 1.5 | ≤1 | 2490 | |
40 | 600 | 800×800 | 60 | 40 | 30 | 4184×1100×1325 | 1.5 | ≤1 | 2822 | |
50 | 750 | 800×800 | 60 | 50 | 30 | 4794×1100×1325 | 1.5 | ≤1 | 3140 | |
60 | 900 | 800×800 | 60 | 60 | 30 | 5404×1100×1325 | 1.5 | ≤1 | 3470 | |
70 | 1050 | 800×800 | 60 | 70 | 30 | 6014×1100×1325 | 1.5 | ≤1 | 3950 | |
80 | 1200 | 800×800 | 60 | 80 | 30 | 6624×1100×1325 | 1.5 | ≤1 | 4300 | |
XYJ800 | 20 | 300 | 800×800 | 60 | 20 | 30 | 3585×1100×1325 | 1.5 | ≤1 | 3140 |
30 | 450 | 800×800 | 60 | 30 | 30 | 4195×1100×1325 | 1.5 | ≤1 | 3470 | |
40 | 600 | 800×800 | 60 | 40 | 30 | 4805×1100×1325 | 1.5 | ≤1 | 3800 | |
50 | 750 | 800×800 | 60 | 50 | 30 | 5415×1100×1325 | 1.5 | ≤1 | 3120 | |
60 | 900 | 800×800 | 60 | 60 | 30 | 6025×1100×1325 | 1.5 | ≤1 | 3450 | |
70 | 1050 | 800×800 | 60 | 70 | 30 | 6635×1100×1325 | 1.5 | ≤1 | 3930 | |
80 | 1200 | 800×800 | 60 | 80 | 30 | 7245×1100×1325 | 1.5 | ≤1 | 4280 | |
XYJ920 | 40 | 600 | 920×920 | 60 | 32 | 30 | 4419×1220×1436 | 1.5 | ≤1 | 3130 |
50 | 750 | 920×920 | 60 | 40 | 30 | 4907×1220×1436 | 1.5 | ≤1 | 3440 | |
60 | 900 | 920×920 | 60 | 48 | 30 | 5395×1220×1436 | 1.5 | ≤1 | 3750 | |
70 | 1150 | 920×920 | 60 | 56 | 30 | 5883×1220×1436 | 1.5 | ≤1 | 4200 | |
80 | 1200 | 920×920 | 60 | 64 | 30 | 6371×1220×1436 | 1.5 | ≤1 | 4520 | |
90 | 1350 | 920×920 | 60 | 72 | 30 | 6859×1220×1436 | 1.5 | ≤1 | 4800 | |
100 | 1500 | 920×920 | 60 | 80 | 30 | 7347×1220×1436 | 1.5 | ≤1 | 5350 | |
XY920 | 40 | 600 | 920×920 | 60 | 32 | 30 | 4419×1220×1436 | 1.5 | ≤1 | 3150 |
50 | 750 | 920×920 | 60 | 40 | 30 | 4907×1220×1436 | 1.5 | ≤1 | 3470 | |
60 | 900 | 920×920 | 60 | 48 | 30 | 5395×1220×1436 | 1.5 | ≤1 | 3790 | |
70 | 1150 | 920×920 | 60 | 56 | 30 | 5883×1220×1436 | 1.5 | ≤1 | 4250 | |
80 | 1200 | 920×920 | 60 | 64 | 30 | 6371×1220×1436 | 1.5 | ≤1 | 4580 | |
90 | 1350 | 920×920 | 60 | 72 | 30 | 6859×1220×1436 | 1.5 | ≤1 | 4870 | |
100 | 1500 | 920×920 | 60 | 80 | 30 | 7347×1220×1436 | 1.5 | ≤1 | 5430 | |
XZ920 | 40 | 600 | 920×920 | 60 | 32 | 30 | 3781×1366×1436 | 3 | ≤1 | 3250 |
50 | 750 | 920×920 | 60 | 40 | 30 | 4269×1366×1436 | 3 | ≤1 | 3580 | |
60 | 900 | 920×920 | 60 | 48 | 30 | 4757×1366×1436 | 3 | ≤1 | 3920 | |
70 | 1150 | 920×920 | 60 | 56 | 30 | 5245×1366×1436 | 3 | ≤1 | 4390 | |
80 | 1200 | 920×920 | 60 | 64 | 30 | 5733×1366×1436 | 3 | ≤1 | 4740 | |
90 | 1350 | 920×920 | 60 | 72 | 30 | 6221×1366×1436 | 3 | ≤1 | 5050 | |
100 | 1500 | 920×920 | 60 | 80 | 30 | 6709×1366×1436 | 3 | ≤1 | 5630 | |
XZ1000 | 40 | 600 | 1000×1000 | 60 | 24 | 30 | 3618×1500×1840 | 3 | ≤1 | 4800 |
50 | 750 | 1000×1000 | 60 | 30 | 30 | 3984×1500×1840 | 3 | ≤1 | 5240 | |
60 | 900 | 1000×1000 | 60 | 36 | 30 | 4350×1500×1840 | 3 | ≤1 | 5670 | |
70 | 1050 | 1000×1000 | 60 | 42 | 30 | 4716×1500×1840 | 3 | ≤1 | 6110 | |
80 | 1200 | 1000×1000 | 60 | 48 | 30 | 5082×1500×1840 | 3 | ≤1 | 6550 | |
90 | 1350 | 1000×1000 | 60 | 54 | 30 | 5448×1500×1840 | 3 | ≤1 | 6990 | |
100 | 1500 | 1000×1000 | 60 | 60 | 30 | 5814×1500×1840 | 3 | ≤1 | 7430 | |
120 | 1800 | 1000×1000 | 60 | 72 | 30 | 6546×1500×1840 | 3 | ≤1 | 8310 | |
XY1000 | 40 | 600 | 1000×1000 | 60 | 24 | 30 | 3618×1500×1555 | 3 | ≤1 | 4310 |
50 | 750 | 1000×1000 | 60 | 30 | 30 | 3984×1500×1555 | 3 | ≤1 | 4590 | |
60 | 900 | 1000×1000 | 60 | 36 | 30 | 4350×1500×1555 | 3 | ≤1 | 4800 | |
70 | 1050 | 1000×1000 | 60 | 42 | 30 | 4716×1500×1555 | 3 | ≤1 | 5160 | |
80 | 1200 | 1000×1000 | 60 | 48 | 30 | 5082×1500×1555 | 3 | ≤1 | 5440 | |
90 | 1350 | 1000×1000 | 60 | 54 | 30 | 5448×1500×1555 | 3 | ≤1 | 5720 | |
100 | 1500 | 1000×1000 | 60 | 60 | 30 | 5814×1500×1555 | 3 | ≤1 | 6000 | |
120 | 1800 | 1000×1000 | 60 | 72 | 30 | 6546×1500×1555 | 3 | ≤1 | 6580 | |
XYJ1000 | 40 | 600 | 1000×1000 | 60 | 24 | 30 | 4369×1500×1555 | 1.5 | ≤1 | 4510 |
50 | 750 | 1000×1000 | 60 | 30 | 30 | 4735×1500×1555 | 1.5 | ≤1 | 4790 | |
60 | 900 | 1000×1000 | 60 | 36 | 30 | 5101×1500×1555 | 1.5 | ≤1 | 5080 | |
70 | 1050 | 1000×1000 | 60 | 42 | 30 | 5467×1500×1555 | 1.5 | ≤1 | 5360 | |
80 | 1200 | 1000×1000 | 60 | 48 | 30 | 5833×1500×1555 | 1.5 | ≤1 | 5640 | |
90 | 1350 | 1000×1000 | 60 | 54 | 30 | 6199×1500×1555 | 1.5 | ≤1 | 5920 | |
100 | 1500 | 1000×1000 | 60 | 60 | 30 | 6565×1500×1555 | 1.5 | ≤1 | 6200 | |
120 | 1800 | 1000×1000 | 60 | 72 | 30 | 7297×1500×1555 | 1.5 | ≤1 | 6780 | |
XZG1000 | 40 | 600 | 1000×1000 | 60 | 24 | 30 | 3738×1500×1555 | 3 | ≤1 | 4770 |
50 | 750 | 1000×1000 | 60 | 30 | 30 | 4134×1500×1555 | 3 | ≤1 | 5140 | |
60 | 900 | 1000×1000 | 60 | 36 | 30 | 4530×1500×1555 | 3 | ≤1 | 5510 | |
70 | 1050 | 1000×1000 | 60 | 42 | 30 | 4926×1500×1555 | 3 | ≤1 | 5880 | |
80 | 1200 | 1000×1000 | 60 | 48 | 30 | 5322×1500×1555 | 3 | ≤1 | 6240 | |
90 | 1350 | 1000×1000 | 60 | 54 | 30 | 5718×1500×1555 | 3 | ≤1 | 6610 | |
XZ1250 | 100 | 1500 | 1250×1250 | 60 | 38 | 30 | 4901×1790×2070 | 3 | ≤1 | 8590 |
125 | 1875 | 1250×1250 | 60 | 48 | 30 | 5511×1790×2070 | 3 | ≤1 | 9540 | |
140 | 2100 | 1250×1250 | 60 | 54 | 30 | 5877×1790×2070 | 3 | ≤1 | 10110 | |
160 | 2400 | 1250×1250 | 60 | 62 | 30 | 6365×1790×2070 | 3 | ≤1 | 10870 | |
180 | 2700 | 1250×1250 | 60 | 69 | 30 | 6792×1790×2070 | 3 | ≤1 | 11530 | |
200 | 3000 | 1250×1250 | 60 | 77 | 30 | 7280×1790×2070 | 3 | ≤1 | 12290 | |
224 | 3360 | 1250×1250 | 60 | 86 | 30 | 7829×1790×2070 | 3 | ≤1 | 13150 | |
250 | 3750 | 1250×1250 | 60 | 96 | 30 | 8439×1790×2070 | 3 | ≤1 | 14100 | |
XY1250 | 100 | 1500 | 1250×1250 | 60 | 38 | 30 | 4901×1790×1755 | 3 | ≤1 | 7600 |
125 | 1875 | 1250×1250 | 60 | 48 | 30 | 5511×1790×1755 | 3 | ≤1 | 8280 | |
140 | 2100 | 1250×1250 | 60 | 54 | 30 | 5877×1790×1755 | 3 | ≤1 | 8700 | |
160 | 2400 | 1250×1250 | 60 | 62 | 30 | 6365×1790×1755 | 3 | ≤1 | 9240 | |
180 | 2700 | 1250×1250 | 60 | 69 | 30 | 6792×1790×1755 | 3 | ≤1 | 9710 | |
200 | 3000 | 1250×1250 | 60 | 77 | 30 | 7280×1790×1755 | 3 | ≤1 | 10270 | |
224 | 3360 | 1250×1250 | 60 | 86 | 30 | 7829×1790×1755 | 3 | ≤1 | 10890 | |
250 | 3750 | 1250×1250 | 60 | 96 | 30 | 8439×1790×1755 | 3 | ≤1 | 11570 | |
XZG1250 | 100 | 1500 | 1250×1250 | 60 | 38 | 30 | 4901×1790×2070 | 3 | ≤1 | 12400 |
112 | 1680 | 1250×1250 | 60 | 42 | 30 | 5145×1790×2070 | 3 | ≤1 | 13400 | |
125 | 1875 | 1250×1250 | 60 | 48 | 30 | 5511×1790×2070 | 3 | ≤1 | 14310 | |
140 | 2100 | 1250×1250 | 60 | 54 | 30 | 5877×1790×2070 | 3 | ≤1 | 15590 | |
160 | 2400 | 1250×1250 | 60 | 62 | 30 | 6365×1790×2070 | 3 | ≤1 | 17170 | |
200 | 3000 | 1600×1600 | 70 | 48 | 30 | 6491×2130×2535 | 3 | ≤1 | 16820 | |
250 | 3750 | 1600×1600 | 70 | 60 | 30 | 7343×2130×2535 | 3 | ≤1 | 19100 | |
XZ1600 | 280 | 4200 | 1600×1600 | 70 | 67 | 30 | 7840×2130×2535 | 3 | ≤1 | 20380 |
340 | 5100 | 1600×1600 | 70 | 81 | 30 | 8834×2130×2535 | 3 | ≤1 | 22940 | |
400 | 6000 | 1600×1600 | 70 | 95 | 30 | 9828×2130×2535 | 3 | ≤1 | 25600 | |
450 | 6750 | 1600×1600 | 70 | 107 | 30 | 10680×2130×2535 | 3 | ≤1 | 27780 | |
500 | 7500 | 1600×1600 | 70 | 119 | 30 | 11532×2130×2535 | 3 | ≤1 | 30100 | |
560 | 8400 | 1600×1600 | 70 | 133 | 30 | 12526×2130×2535 | 3 | ≤1 | 32620 | |
XY1600 | 600 | 9000 | 1600×1600 | 70 | 143 | 30 | 13236×2130×2535 | 3 | ≤1 | 34300 |
200 | 3000 | 1600×1600 | 70 | 48 | 30 | 6491×2130×2100 | 3 | ≤1 | 15300 | |
250 | 3750 | 1600×1600 | 70 | 60 | 30 | 7343×2130×2100 | 3 | ≤1 | 17210 | |
280 | 4200 | 1600×1600 | 70 | 67 | 30 | 7840×2130×2100 | 3 | ≤1 | 18380 | |
340 | 5100 | 1600×1600 | 70 | 81 | 30 | 8834×2130×2100 | 3 | ≤1 | 20140 | |
400 | 6000 | 1600×1600 | 70 | 95 | 30 | 9828×2130×2100 | 3 | ≤1 | 22650 | |
450 | 6750 | 1600×1600 | 70 | 107 | 30 | 10680×2130×2100 | 3 | ≤1 | 24460 | |
500 | 7500 | 1600×1600 | 70 | 119 | 30 | 11532×2130×2100 | 3 | ≤1 | 26370 | |
560 | 8400 | 1600×1600 | 70 | 133 | 30 | 12526×2130×2100 | 3 | ≤1 | 28510 | |
600 | 9000 | 1600×1600 | 70 | 143 | 30 | 13236×2130×2100 | 3 | ≤1 | 29940 | |

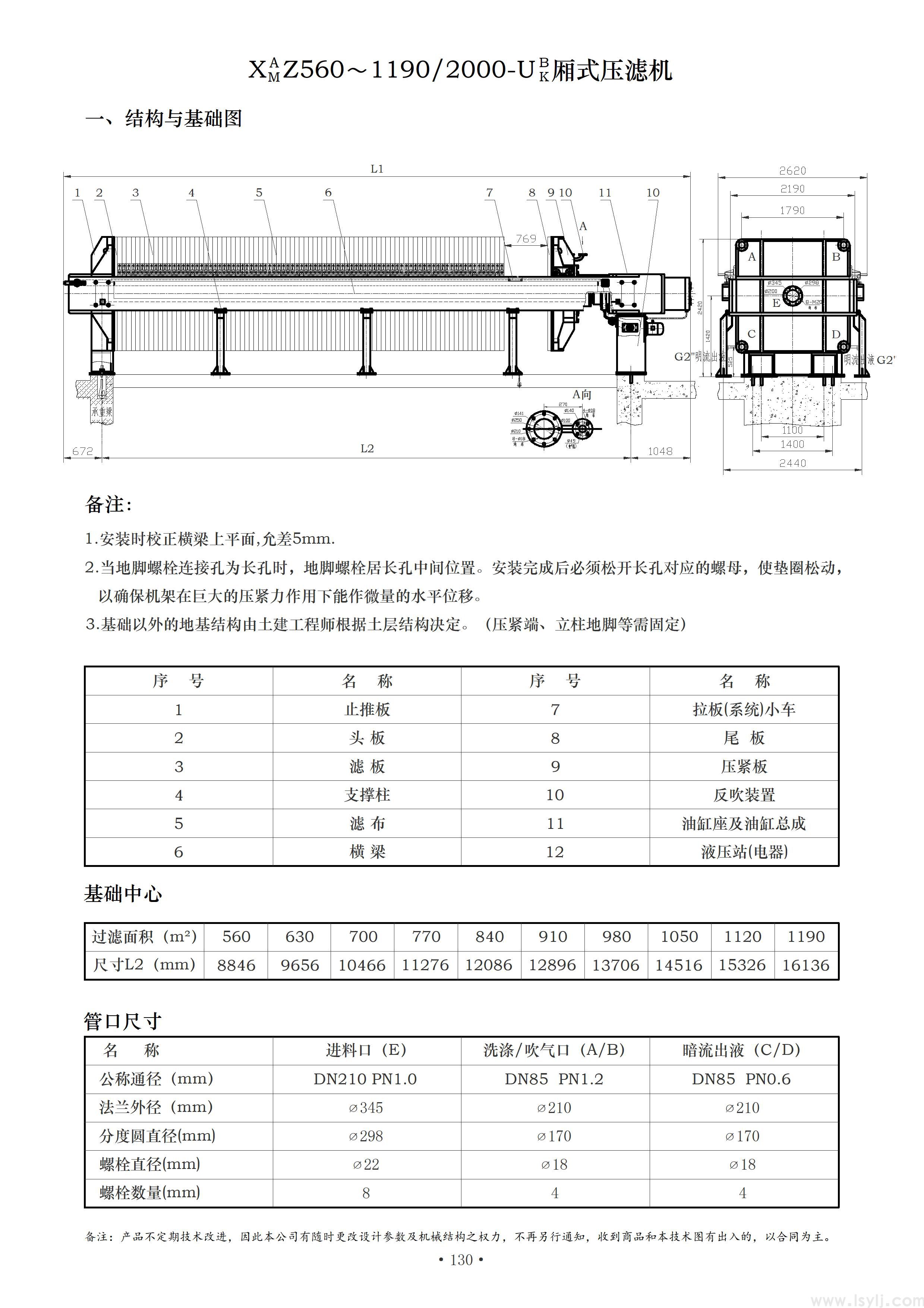

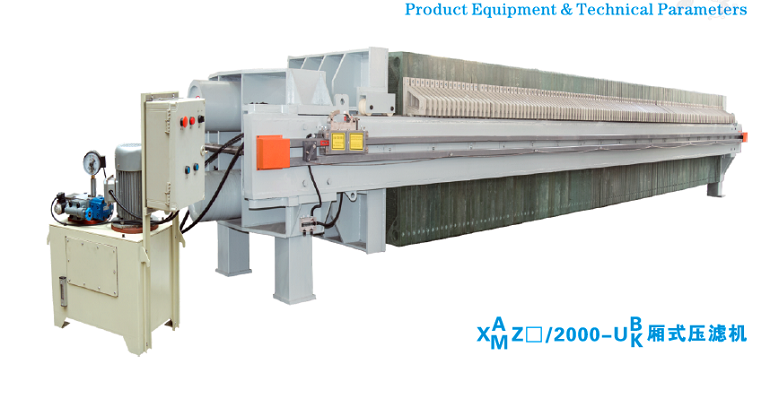

XZ2000 | 700 | 12250 | 2000×2000 | 80 | 100 | 35 | 12202×2620×2420 | 3 | ≤1.6 | 39880 |
770 | 13475 | 2000×2000 | 80 | 110 | 35 | 13012×2620×2420 | 3 | ≤1.6 | 42420 | |
840 | 14700 | 2000×2000 | 80 | 120 | 35 | 13822×2620×2420 | 3 | ≤1.6 | 44920 | |
910 | 15925 | 2000×2000 | 80 | 130 | 35 | 14632×2620×2420 | 3 | ≤1.6 | 47560 | |
980 | 17150 | 2000×2000 | 80 | 140 | 35 | 15442×2620×2420 | 3 | ≤1.6 | 49740 | |
1050 | 18375 | 2000×2000 | 80 | 150 | 35 | 16252×2620×2420 | 3 | ≤1.6 | 52630 | |
1120 | 19600 | 2000×2000 | 80 | 160 | 35 | 17062×2620×2420 | 3 | ≤1.6 | 55170 | |
1190 | 20825 | 2000×2000 | 80 | 170 | 35 | 17872×2620×2420 | 3 | ≤1.6 | 57710 |
