一、压滤机滤布主要结构：有厢式滤布和板框式滤布。

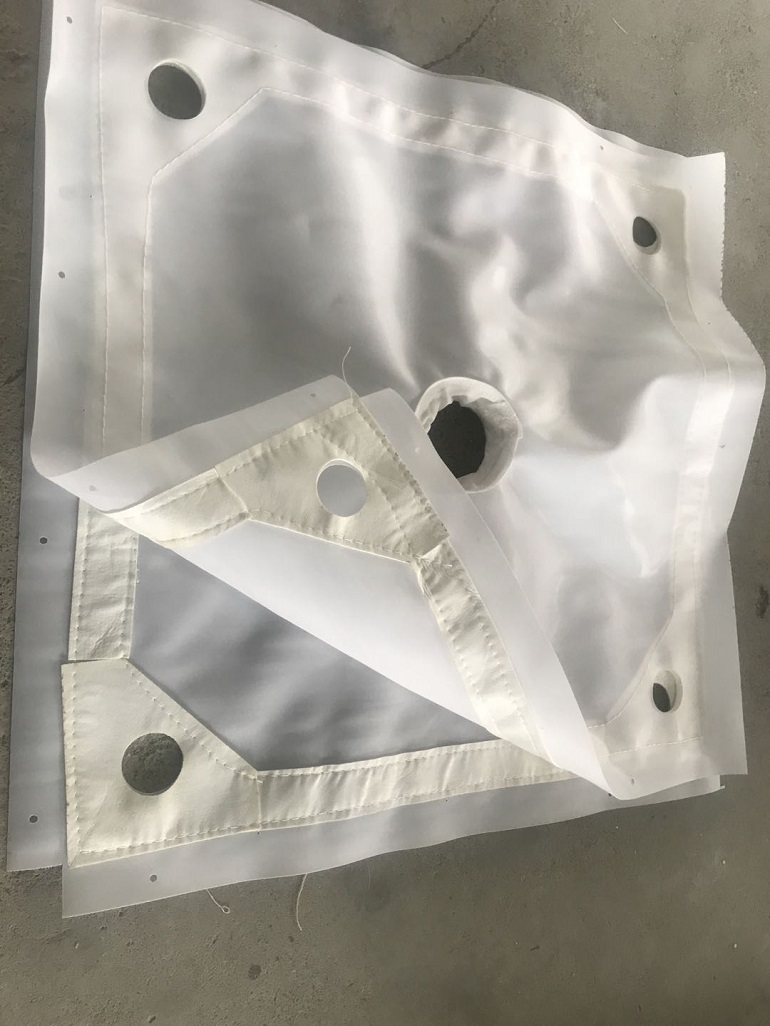

厢式滤布：整张滤布裁剪称2片，经过加工后合成一套，即2片为一套。进料口位置有中间进料，上进料、角进料等，又分为明流式，暗流式，可洗式，不可洗式。其加工工艺与厢式压滤机相符。

板框式滤布：一整张滤布，根据机器所设计得进料口方位，来进行烫孔。是一大张滤布，无需裁剪。

压滤机滤布主要型号：500，630，800，870，920，1000 1250，1500，1600，2000等；滤板展开尺寸为滤板尺寸周边增加50mm-100mm不等（不同滤布收放量不同）压滤机滤布常用材质：621,3927，750A,750B,750AB,747,758，108C以及不同克重的无纺布等。

二、压滤机滤布的开孔方式以及相关尺寸

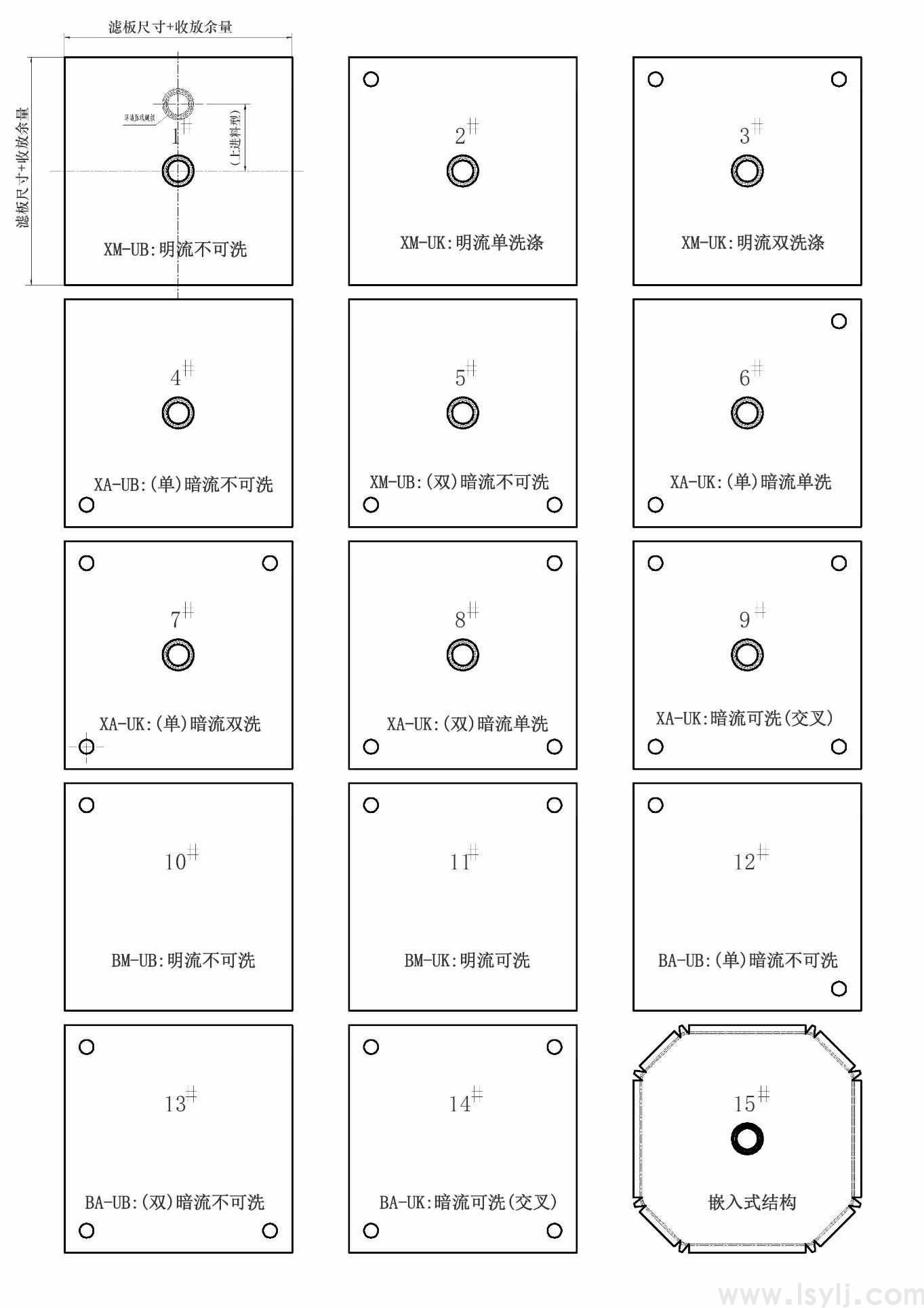

厢式开孔方式：

M-B为明流不可洗式: 不要打孔.

M-K为明流可洗式: 上面打两个孔.

A-B为暗流为不可洗式: 打底下壹个孔.

A-K为暗流为可式; 打肆个空.

A-B为暗流为不可洗式: 双出液:底下打两个孔.

A-K为暗流为可洗 :单出液. 打上面两个孔:底下打壹个孔.

厢式头板滤布筒放样尺寸：

800头板：280×350 500头板：200×230 630头板：230×280

920头板：370×370 1000头板：345×420

板框式开孔方式

M-B为明流不可洗式: 打壹个孔.

M-K为明流可洗式: 上面打两个孔.

A-B为暗流不可洗式: 打交叉孔.

A-K为暗流可洗式: 打肆个孔.

三、压滤机滤布缝制工艺举例

举例：X1250型滤布加工

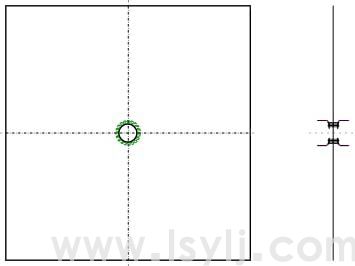

1，裁滤布1300×1350，并按图示位置找出1300×1350的几何中心。以中心定位，画圆Φ100，并剪去Φ100界线以内的滤布，用电烙铁将Φ100孔周边烫光，（注意烫光即可，不能将孔烫大）如下图示：

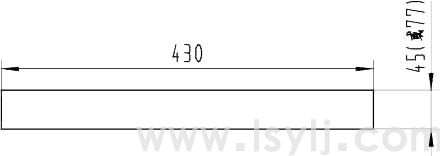

2，裁滤布条430×45（或77）周边用电烙铁烫光（或用电烙铁裁）如下图示：

3， 将430×45（或77）的滤布条缝成Φ128的布圈，线缝如下图示：

4，取工步1及3的布及布圈各二件，将布圈的一端缝在Φ100孔上（注：缝线位置距Φ100孔边13mm处，正反都缝上）如下图示：线缝4-5圈。

然后将其中一只布圈翻向另一边，并向内翻折进13mm，再将另一张（1300×1350）布，四角对齐后，推进两布圈之间，线缝4-5圈。如下图示：

5，按规定位置烫每张（1300×1350）布15-Φ5孔，共2张30-Φ5孔，即完成制作。
