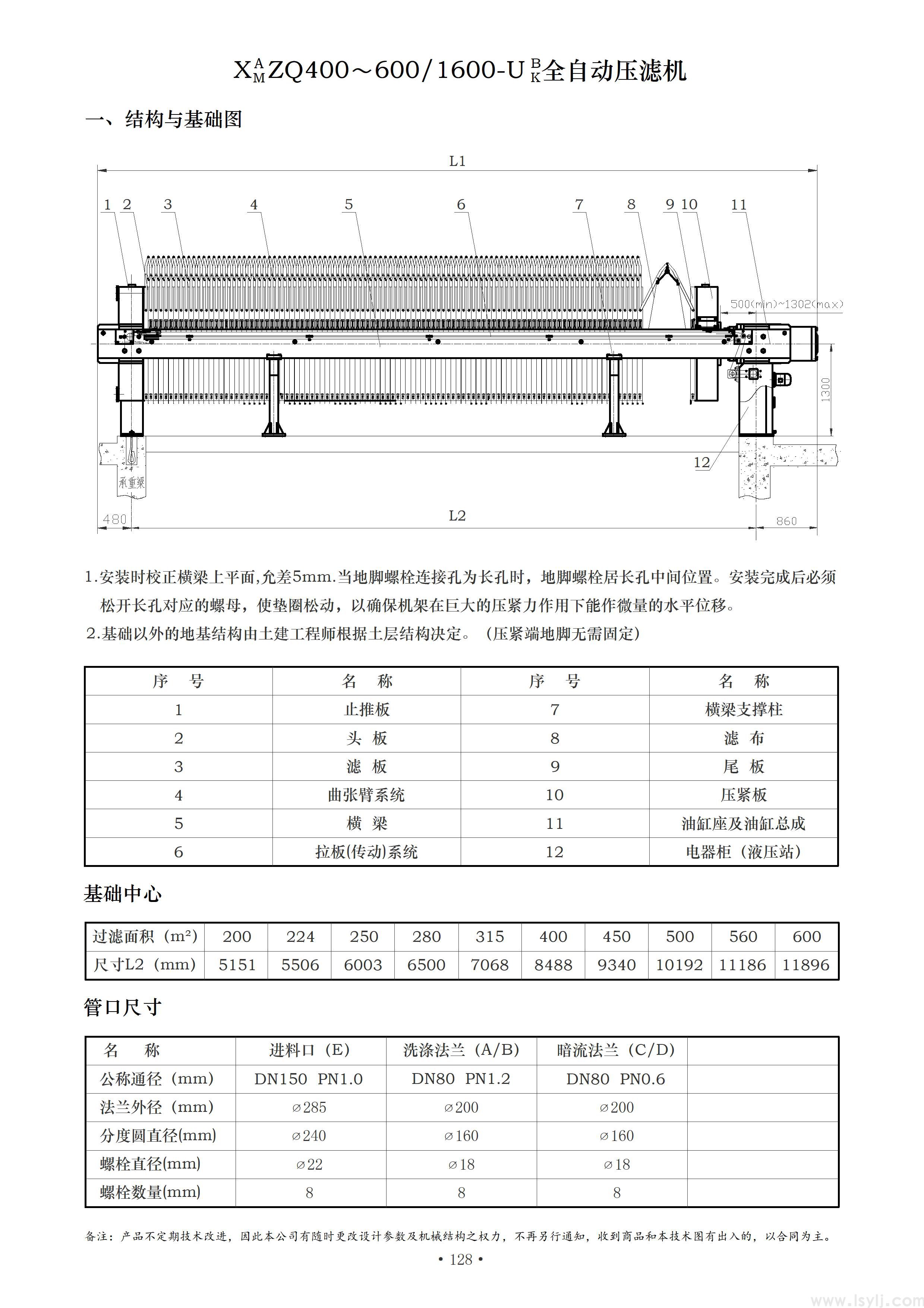

厢式压滤机一般有头尾两个支座,以承受整台机器的重量。尾端(止推板端)和进料管相连接,尾端的支承座用螺栓固定在基础上。头端(压紧装置端)与尾端相距较远,两者之间由两根横梁相连接。该型号的压滤机横梁长度约为11-14m,每侧横梁中间设有2个支撑腿。工作时,横梁承受压紧装置的压力(水平方向)和过滤时的泥浆载荷(垂直方向);液压缸和活塞杆传递的压紧力,可导致横梁水平方向的弹性伸长。
大型压滤机的伸长量可达3-5mm,所以应保持压紧装置端能自由伸缩。这样在压滤机的安装中,要求压紧端下部的2个支承座和两侧横梁支承腿均采取浮动安装的方式,与支撑基础不相连接。
XMZ-300/1500-B型压滤机,压紧端支座虽是浮动的,但每个支座的底部设有3块预埋挡铁,2块侧挡铁,起导向作用,但前挡铁却限制了横梁的弹性伸长,应当去掉。生产中,曾因前挡铁的限制使压滤机的横梁在水平方向变形,压紧端的支撑滚轮与横梁分离。
以上几种不同类型压滤机的安装方法了,希望对大家有所帮助,供参阅。有需要过滤分离技术。
