今天,我们来谈一谈什么叫“手柄高度”

作者:周世建    发布时间:2024-10-22 09:12:00     浏览次数 :




压滤机在外配板滤板时,几个关键的配合尺寸无外乎就是:

1、外形尺寸(模具固定)、凸台位置(模具可调);

2、滤板板厚度:可在模压时,可以适当增加原材料用量,成型后根据需要加工平面厚度;

3、进料孔大小:根据实际需要加工孔径,以及孔周边平面(是否要幢滤布夹头);

4、手柄高度:这是比较重要的一个配合尺寸,这里说的手柄高度,不是指手柄本身的尺寸,因为手柄款式不同自身尺寸不同;有带滚轮的,有带定位块的,有直接平底的,也有带滑块的,所以,没法用统一的尺寸去定义手柄的高度,我们为了配合尺寸方便,一律将“手柄高度”定义为:滤板顶端到横梁平面之间的距离,叫手柄高度,不管配的手柄款式如何,只要滤板顶端到横梁的平面距离确定下来了,那么就能确保配套的滤板装在压滤机上,顶部就可以统一高度,全部平齐,这样滤板的话,滤板的洗涤孔,进料孔、暗流出液孔基本都能对准了,确保过滤的通畅性。

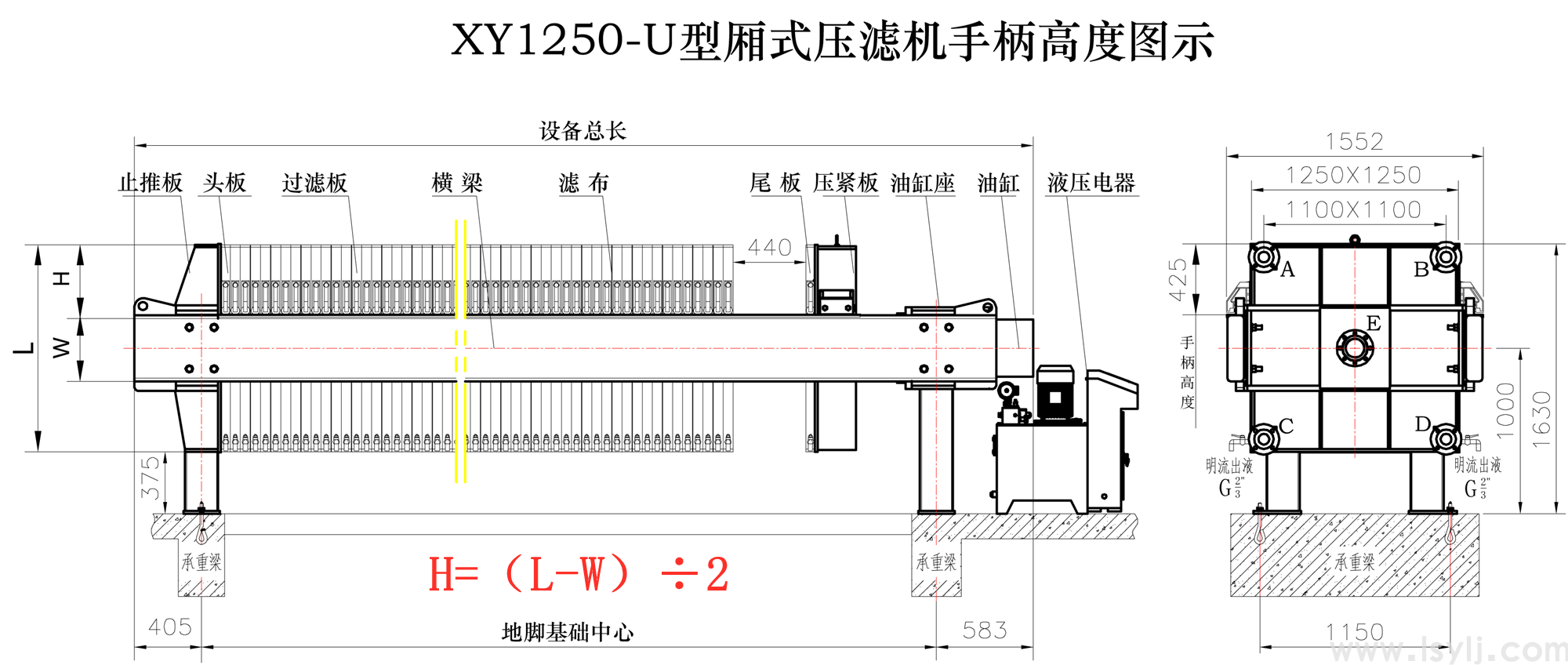

5、手柄高度的计算:因为不同厂家的压滤机,手柄款式不尽相同,滤板尺寸不尽相同,以及横梁的宽度不尽相同,我们可以通过简单统一的公式计算如下:


设:滤板外形尺寸为:L;横梁宽度为:W;

求:手柄高度H

H=(L-W)÷2

举例说明:配套XZ1250压滤机,横梁为400,

求得,手柄高度H=(1250-400)÷2=425(mm)

如您在压滤机、过滤工程选型中需要更多的过滤与分离方面的咨询,欢迎来电(13732231928周经理)咨询,我们可根据您现场过滤工况和您共同做好设备方案设计和科学选型。
