对厢式压滤机板框式压滤机通俗理解

作者:周世建    发布时间:2025-04-14 12:58:39     浏览次数 :


压滤机,这一通过若干滤板滤框组成滤室,并借助外部压力实现悬浮液中固体颗粒与液体有效分离的机械设备,在工业生产中扮演着至关重要的角色。其工作原理基于滤布的物理过滤作用,通过一系列精密设计的步骤,将待处理物料中的固体与液体高效分离,为后续的工艺处理提供了极大的便利。

一、压滤机的结构与组成

压滤机的结构复杂而精细,主要由机架、压紧装置、滤板(框)、滤布、进料管、洗涤管、排液管及电气控制等部分组成。机架作为压滤机的支撑结构,需具备足够的强度和稳定性,以承受压紧力及物料压力。压紧装置则通过液压、机械或手动方式实现滤板的压紧,确保滤室密封性,防止物料泄漏。滤板(框)与滤布是压滤机的核心部件,滤板(框)用于支撑滤布,形成密闭的滤室,而滤布则负责截留固体颗粒,其材质、尺寸及排列方式直接影响压滤机的分离效果与处理能力。

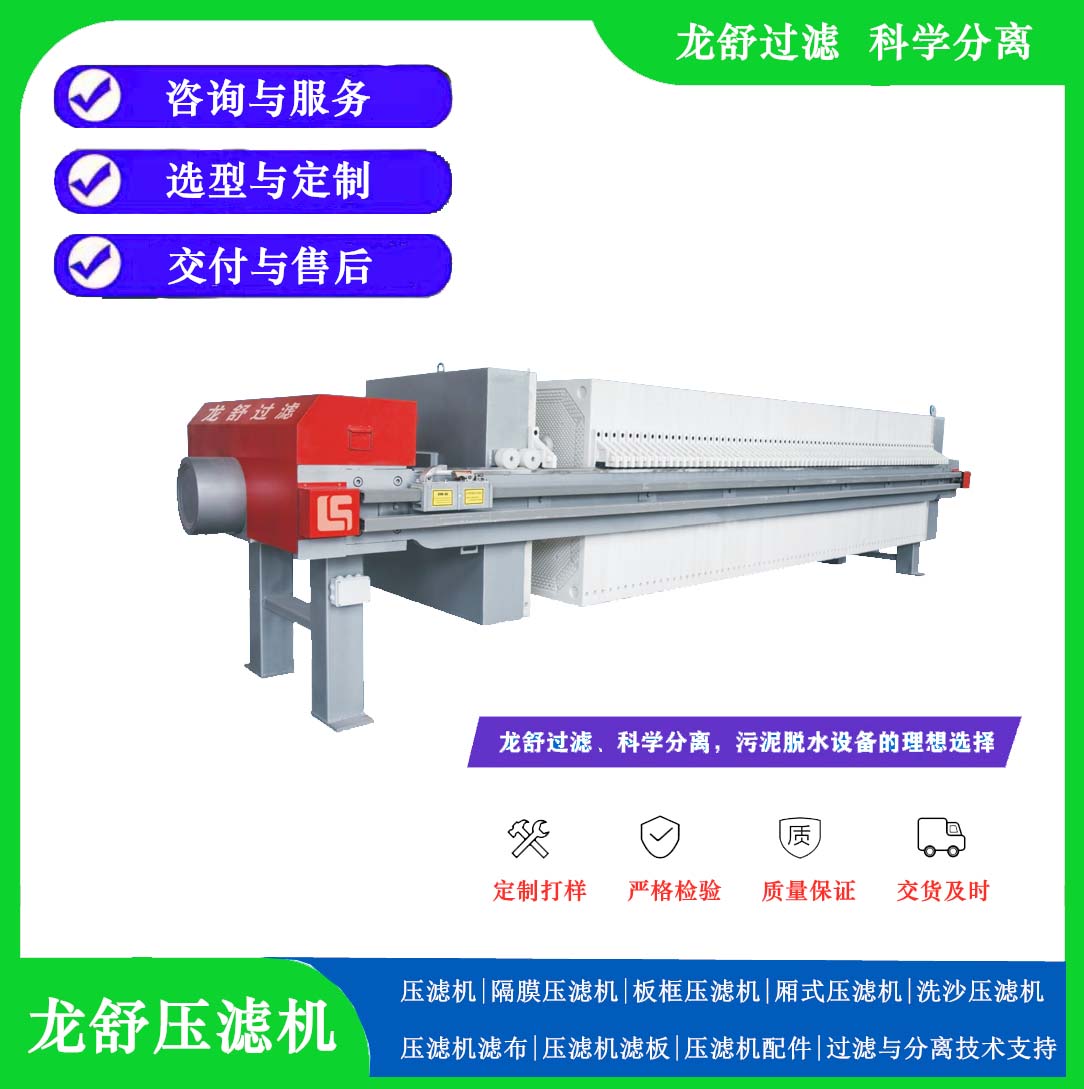

对厢式压滤机板框式压滤机通俗理解(图1)


滤板的设计精巧,结构坚固,通常由高强度、耐腐蚀的材料制成,以应对各种复杂工况和恶劣环境的挑战。滤板的表面经过特殊处理,以增强其耐磨性、抗腐蚀性和疏水性,从而延长使用寿命,提高过滤效率。同时,滤板内部的多孔结构也经过精心设计,以确保最佳的过滤效果和流体通透性。在压滤过程中,滤板通过挤压作用,将悬浮液中的固体颗粒牢牢截留在其表面或内部的多孔结构中,而清澈的滤液则顺利通过滤板,实现固液的有效分离。

对厢式压滤机板框式压滤机通俗理解(图2)


二、滤机的工作原理

压滤机的工作原理可以概括为以下几个步骤:

1. 压紧滤板:通过液压系统或机械装置,将滤板紧密压紧,形成密封的过滤腔室。这一步骤是确保压滤过程顺利进行的关键,它防止了物料在过滤过程中的泄漏,保证了过滤效果。

2. 进料过滤:将待过滤的物料通过进料泵送入过滤腔室。在压力作用下,液体通过滤布排出,而固体颗粒则被截留在滤布表面形成滤饼。这一过程中,压力系统对滤板进行加压,使得滤板之间的空间减小,滤板与滤布之间的压力增加,从而提高了过滤效率。

3. 洗涤滤饼:根据需要,可以对滤饼进行洗涤,以去除残留的液体或杂质。洗涤液通过洗涤通道进入过滤腔室,对滤饼进行冲洗。这一步骤有助于进一步提高滤饼的质量,减少后续处理的难度。

4. 压榨脱水:通过液压系统或机械装置,对滤饼进行压榨,进一步去除滤饼中的水分,提高滤饼的含固率。压榨脱水是压滤机过滤过程中的一个重要环节,它有助于减少滤饼的体积,降低运输和储存成本。

5. 松开滤板与卸料:完成过滤和脱水后,松开滤板,将滤饼卸下。这一步骤标志着一次压滤过程的结束,为下一次过滤操作做好了准备。

6. 清洗滤布:对滤布进行清洗,以去除残留的固体颗粒和杂质,保证滤布的过滤性能。清洗滤布是保持压滤机长期稳定运行的关键,它有助于延长滤布的使用寿命,提高过滤效率。

对厢式压滤机板框式压滤机通俗理解(图3)


三、压滤机的分类与应用

压滤机按照自动化程度可分为手动、半自动及全自动三种类型。手动压滤机操作相对繁琐,适用于小规模生产或实验环境;半自动压滤机在一定程度上实现了自动化操作,减轻了操作人员的劳动强度;而全自动压滤机则具备高度的自动化程度,操作简便,过滤效果好,广泛应用于化工、制药、食品、环保等领域的固液分离过程。

在化工行业中,压滤机被用于处理各种化工废料和废水,实现了废物的资源化利用和环境的保护。在制药行业中,压滤机被用于提取和纯化药物成分,提高了药物的纯度和质量。在食品行业中,压滤机被用于果汁、酒类的澄清和过滤,提升了产品的口感和品质。在环保领域,压滤机被用于处理城市污水和工业废水,为环境保护做出了重要贡献。

三、压滤机的优势与挑战
压滤机作为固液分离领域的重要设备,其性能与效率直接影响到工业生产的质量与成本。压滤机的优势在于其高效的过滤效果、稳定的运行性能和广泛的适用性。然而,压滤机在使用过程中也面临着一些挑战。例如,滤布的堵塞和磨损会影响过滤效率和使用寿命;滤饼的含水量和干燥程度难以精确控制;压滤机的维护和保养需要专业知识和经验等。为了解决这些问题,需要不断改进压滤机的设计和技术水平,提高滤布的质量和耐磨性;开发更加智能化的控制系统,实现滤饼含水量的精确控制;加强操作人员的培训和指导,提高压滤机的维护和保养水平。

对厢式压滤机板框式压滤机通俗理解(图4)



四、滤机的发展趋势与展望

随着工业生产的不断发展和环保要求的日益提高,压滤机在固液分离领域的应用前景越来越广阔。未来,压滤机将朝着更加智能化、高效化、环保化的方向发展。智能化控制系统将实现压滤机的自动化操作和远程监控,提高生产效率和安全性;高效化的设计和技术将进一步提高压滤机的过滤效率和处理能力;环保化的材料和工艺将减少压滤机在生产和使用过程中的环境污染。同时,随着新材料、新工艺的不断涌现和应用,压滤机的性能和适用范围也将得到不断拓展和提升。

综上所述,压滤机作为固液分离领域的重要设备,在工业生产中发挥着不可替代的作用。通过不断改进设计和技术水平,提高操作人员的专业素养和维护保养能力,压滤机将在未来发展中展现出更加广阔的应用前景和更加卓越的性能表现。
