隔膜,板框,厢式,压滤机内外压力差计算

作者:周世建    发布时间:2021-11-12 17:53:29     浏览次数 :

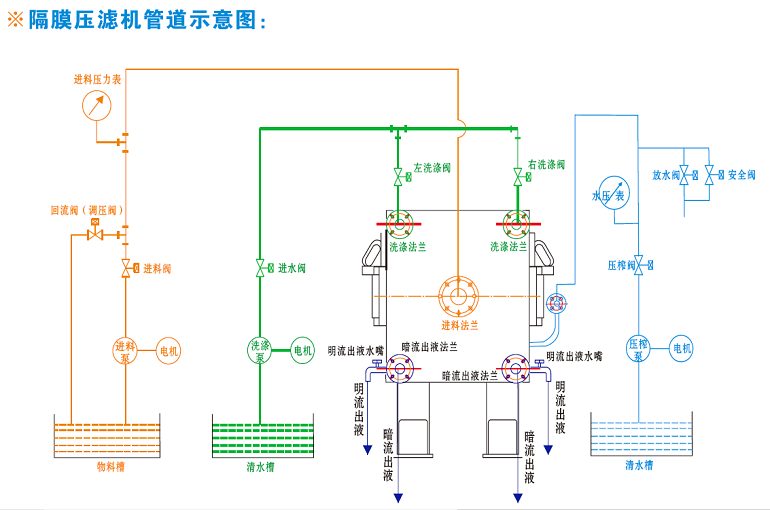

隔膜,板框,厢式,压滤机内外压力差计算(图1)

说到压滤机的压力,包含:内部滤室内的工作压力(设为F1);和外部液压系统进给的压紧压力(设为F2)两大部分。一般情况下:F2≥15×F1
1,压力理论转换一览表


barpascalcmH2o(4℃)CmHg(0℃)Torr
巴bar11051019.775.0750.06
帕pascal10-5110.2×10-30.75×10-37.50×10-3
厘米水柱cmH2o0.9×10-398.064173.6×10-30.7355
厘米汞柱cmHg13.3×10-31333.213.595110
托Torr1.33×10-3133.321.35950.11

备注:标准大气压:atm=101325pa 工程大气压:at=98066.5pa
泵的扬程和压力成正比和对等的!扬程与压力的关系公式:H=(p2-p1)/ρg+(v2²-v1²)/2g+z2-z1(另有介绍)通过以上公式可得出:1MPa的压力约等于1m扬程,1公斤水的压力为.1MPa,即1Mpa=1m=1公斤。进料泵为1米的扬程,输出的压力=1.Mpa=1.kgf/cm2。我们在计算压滤机的压力(和外部)时候,一般采用的标准压强单位为:1MPa(兆帕)。1Mpa=1kgf/cm2;也就是通俗的说法:1公斤压力。
2,压滤机压力的名词释义
A、滤室内工作压力(F1)——作用于滤室腔内的压力。有过滤压力、洗涤压力和隔膜压榨压力等。
1)过滤压力——过滤时悬浮液的进料压力,主要指物料料泵的输送进滤室内,在挤压、脱水过程中承受的压力,也就是通常所说的进料压力。一般工况下:
板框式压滤机的入料泵压力范围.3-.6MPa(3-6kgf/cm2);
厢式压滤机入料泵的压力范围.6-1.MPa(6-1kgf/cm2)
2)洗涤压力——滤饼洗涤时,洗涤介质的输入压力。一般工况下:洗涤压力≥进料压力
3)隔膜压榨压力——在过滤完成后,向隔膜空腔里压入压榨介质(水压/气压)形成的挤压压力。以使滤饼在隔膜压榨力的作用下进行二次脱干。一般工况下:
普通压榨力型≤1.MPa(1kgf/cm2);
中高压压榨力:≤1.2MPa(12kgf/cm2);
高压压榨力:≤1.6MPa(16kgf/cm2)
B,滤室外工作压力(F2)-----即液压缸压紧力,由油泵、油缸等液压站输出的源动力压紧滤板和滤布,以进料、过滤、压榨等工作时,滤板被压紧、密封、不漏料、不反退的保持力。一般情况下:

普通型液压压力型范围13-15MPa(13-15kgf/cm2);
增强型液压压力型范围18-22MPa(18-22kgf/cm2);
高压型液压压力型范围22-25MPa(22-25kgf/cm2);(隔膜压榨机型)
F2≥15×F1
3,压滤机液压压紧力计算方法:
压滤机额定压紧力F1=液压系统压强P1×液压缸缸内径面积S1
滤室部分反推力F2=工作压强P2(过滤/洗涤或压榨)×滤室作用面积S2
注意:滤室内工作压力受制于:①压滤机的压紧力。即压滤机机架等所允许的操作压力。②滤板在的操作温度下所允许的操作压力。F1应>F2
:滤室内承受的工作压力≥隔膜压榨压力≈洗涤压力>过滤压力
压紧力计算举例:XY125型压滤机,液压压紧,自动保压。进料压力≤1.MPa;配25MCY14-IB柱塞泵,泵压力≤31.5Mpa;油缸内径Φ28。求压紧力F1和反推力F2
解:F1≤P1×S1=31.5MPa×.14m2×π=31.5kgf/cm2×6.1544c m2=193.86 kgf≈1939KN
即: F1≤1939KN;取额定值:18KN;
也即F1=1813KN=18MPa
F2≤ P2×S2=1.MPa×115mm×115mm(滤室内过滤面积)=1. kgf/cm2×132.25 cm2=132.25 kgf≈1323KN 即: F2≤1323KN;取额定值:13KN;
也即F2=13KN=13MPa
4,一般压滤机压力匹配一览表

压滤机型号
(板框尺寸)
滤室内工作压力(F1)滤室外工作压力(F2)备
进料压力
(额定)
洗涤压力
(额定)
隔膜压榨
压力(额定)
手动千斤顶
(额定)
液压油缸
(额定)
板框式
B315-B630
0.3MPa0.4MPa/6.5MPa/手动螺杆或千斤顶
厢式
X500-650
0.5MPa0.6MPa/7.5MPa13.0MPa手动:10T千斤顶
液压:缸径φ140
厢式
X800-920
0.8MPa1.0MPa1.2MPa15.0MPa18.0MPa手动:20T千斤顶
液压:缸径φ160
厢式
X1000
1.0MPa1.1MPa1.5MPa/20.0MPa液压:缸径φ220
厢式
X1250
1.0MPa1.2MPa1.5MPa/22.0MPa液压:缸径φ260
厢式
X1600
1.0MPa1.2MPa1.6MPa/25.0MPa液压:缸径φ320
厢式
X1500-1600
1.0MPa1.2MPa1.6MPa/27.0MPa液压:缸径φ450

备注:图标中得额定数据表述压力取上下限的中间值;**不可以超过0.2MPa

如您在压滤机、过滤工程选型中需要更多的过滤与分离方面的咨询,欢迎来电(13732231928周经理)咨询,我们可根据您现场过滤工况和您共同做好设备方案设计和科学选型。
