PLC 控制,两个平行的滑动架装在横梁的两侧,每侧装有一只开板的机械手(拉板盒),拉板动力

                 源为液压马达,采用 PLC 控制,拉板时间和卸料时间可在 0~999 秒之间任意调节,拉板的快慢由

                 调速器调节。在油马达的驱动下作轴向前后运动,并带动板框向一端移动,达到开板的目的。油马

                 达由液压控制阀控制,可任意获得开板的速度。开板器结构小巧灵活,无虚抓,无脱钩现象。自动
                 拉板的拉板盒采用不锈钢制作,根据特殊工况或工艺需要,滤室部件还可做成悬挂式装置。压紧板

                 和所有滤板悬挂在高悬梁上,由液压缸活塞驱使前后移动,悬梁上装有链条传动系统,每固定段距

                 离装有一只拉勾,每只拉勾均随链条的传动,拉住滤板挂架上的拖勾,均匀的拖动滤板,待滤板移

                 到已卸完饼滤板处自动脱钩,第二只拉勾再重复以上的动作,如此循环以完成逐块拉板工序。拉板
                 速度和卸渣延时均可根据需要;调节时间继电器或链条上的拉勾距离以满足不同工况要求;

                     注:滤板移动装置的动作均采用 PLC 程序设定好,实行自动控制。


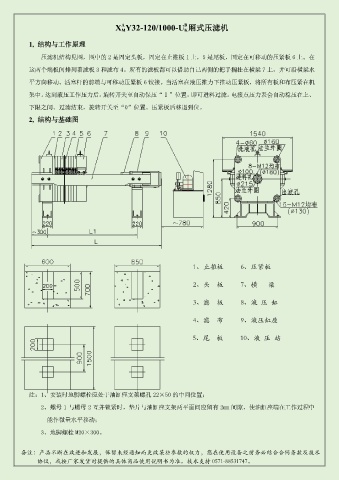

                                              四、压滤机的安装和调试

                 1,压滤机安装注意事项

                 1)压滤机安装时,首先检查混凝土基础结构,要求平整、坚固;卸料时为了便于操作,人行通道

                     要求畅通,压滤机周围需留宽度 1 米左右的通道;机架应进行水平及对角线校正,尾板支腿

                     用地脚螺栓固定,油缸支腿不用固定,并且与地接触面要求平滑,以保证其在受力状态下保
                     持一定的自由位移。

                 2)检查压滤机机架各连接螺栓是否紧固,滤板排列是否整齐,各孔位是否对正,明流压滤机要将

                     出液水嘴安装在滤板下端,并拧紧;如用户要求使用接液盘或翻板,整机的底座应比基础面

                     高出一定尺寸,留出接液盘或翻板的空间。
                 3)滤板要整齐排列在机架上,不允许出现倾斜现象,以免影响压滤机的正常使用;滤布一定要保

                     持平整,不能有折叠,否则会出现漏料现象;使用夹布器螺栓一定要均匀拧紧,使滤布紧贴

                     在进料口处,不然会使滤浆进入滤布和滤板之间,影响压滤机的正常使用。

                 4)液压站安装的位置可根据用户实际场地而定(部分机型已将泵站和电箱安装在机架上),管道
                     尽可能短,最短距离在 1.5 米以内;液压站应离卸料处远一些,以免物料落在液压站上面,

                     影响液压元件或电机的正常使用;检查各油管连接处是否松动,油箱是否干净,然后向油箱

                     充满 HM46 或 HM68 号抗磨液压油。

                 5)如有腐蚀气体用户,电气控制柜应安装在与腐蚀气体隔离的操作室内,避免电器元件受损,影
                     响正常工作(其它用户可根据需要进行安装);检查电源及电动机等接线正确无误后,将电源

                     接通,对电控柜再检查一遍。

                 6)压滤机在吊运时,与吊装相接触的地方应衬垫布料或其它软体材料。
                 2,  压滤机的安装基本程序:

                 1)压滤机的安装

                   1.1 出售时机器裸露部分涂有防锈油脂,安装前应清除之。待安装完毕,重新涂上润滑油。
