P. 262

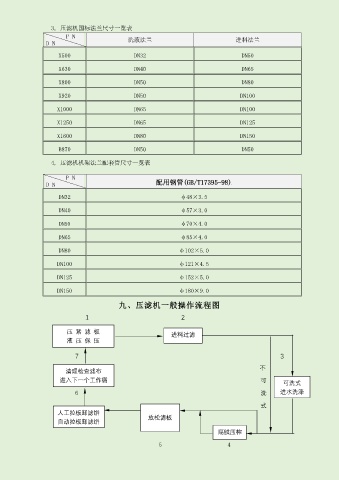

3, 压滤机国标法兰尺寸一览表
P N
D N 洗液法兰 进料法兰
X500 DN32 DN50
X630 DN40 DN65
X800 DN50 DN80
X920 DN50 DN100
X1000 DN65 DN100
X1250 DN65 DN125
X1600 DN80 DN150
B870 DN50 DN50
4, 压滤机机架法兰配套管尺寸一览表
P N
D N 配用钢管(GB/T17395-98)
DN32 φ48×3.5
DN40 φ57×3.0
DN50 φ70×4.0
DN65 φ85×4.0
DN80 φ102×5.0
DN100 φ121×4.5
DN125 φ152×5.0
DN150 φ180×9.0
九、压滤机一般操作流程图
1 2
压 紧 滤 板
进料过滤
液 压 保 压
7 3
不
清理检查滤布
进入下一个工作循
可
可洗式
环
6 洗 进水洗涤
式
人工拉板卸滤饼
放松滤板
自动拉板卸滤饼
5
隔膜压榨
5 4
