说到压滤机的压力，包含：内部滤室内的工作压力(设为F₁)；和外部液压系统进给的压紧压力(设为F₂)两大部分。一般情况下：F₂≥15×F₁

1，压力理论转换一览表

备注：标准大气压：atm=101325pa 工程大气压：at=98066.5pa

泵的扬程和压力成正比和对等的！扬程与压力的关系公式：H=(p₂-p₁)/ρg+(v₂²-v₁²)/2g+z₂-z₁(另有介绍)通过以上公式可得出：1MPa的压力约等于100m扬程，1公斤水的压力为0.1MPa，即1Mpa=100m=10公斤。进料泵为100米的扬程，输出的压力=1.0Mpa=10.0kgf/cm²。我们在计算压滤机的压力（内部和外部）时候，一般采用的标准压强单位为：1MPa（兆帕）。1Mpa=10kgf/cm²；也就是通俗的说法：10公斤压力。

2，压滤机压力的名词释义

A、滤室内工作压力（F₁)——作用于滤室腔内的压力。有过滤压力、洗涤压力和隔膜压榨压力等。

1）过滤压力——过滤时悬浮液的进料压力，主要指物料料泵的输送进滤室内，在挤压、脱水过程中承受的压力，也就是通常所说的进料压力。一般工况下：

配板框式压滤机的入料泵压力范围0.3-0.6MPa（3-6kgf/cm²）；

配厢式压滤机入料泵的压力范围0.6-1.0MPa（6-10kgf/cm²）

2）洗涤压力——滤饼洗涤时，洗涤介质的输入压力。一般工况下：洗涤压力≥进料压力

3）隔膜压榨压力——在过滤完成后，向隔膜空腔里压入压榨介质（水压/气压）形成的挤压压力。以使滤饼在隔膜压榨力的作用下进行二次脱干。一般工况下：

普通压榨力型≤1.0MPa（10kgf/cm²）；

中高压压榨力：≤1.2MPa（12kgf/cm²）；

高压压榨力：≤1.6MPa（16kgf/cm²）

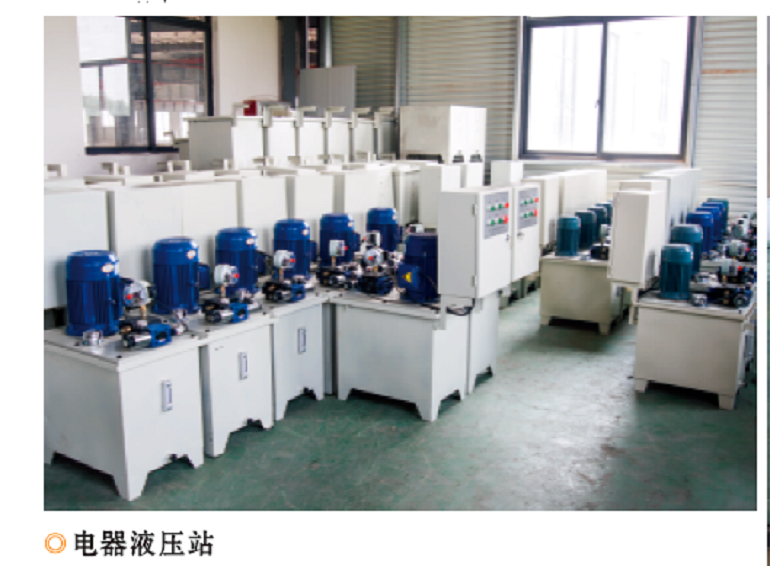

B，滤室外工作压力（F₂)-----即液压缸压紧力，由油泵、油缸等液压站输出的源动力压紧滤板和滤布，以确保进料、过滤、压榨等工作时，滤板被压紧、密封、不漏料、不反退的保持力。一般情况下：

普通型液压压力型范围13-15MPa（130-150kgf/cm²）；

增强型液压压力型范围18-22MPa（180-220kgf/cm²）；

高压型液压压力型范围22-25MPa（220-250kgf/cm²）；（隔膜压榨机型）

F₂≥15×F₁

3，压滤机液压压紧力计算方法：

压滤机额定压紧力F₁=液压系统压强P₁×液压缸缸内径面积S₁

滤室部分反推力F₂=工作压强P₂（过滤/洗涤或压榨）×滤室有效作用面积S₂

注意：滤室内工作压力受制于:①压滤机的压紧力。即压滤机机架等所允许的最大操作压力。②滤板在一定的操作温度下所允许的最大操作压力。F₁应＞F₂

警告：滤室内承受的工作压力≥隔膜压榨压力≈洗涤压力＞过滤压力

压紧力计算举例：XY1250型压滤机，液压压紧，自动保压。进料压力≤1.0MPa；配25MCY14-IB柱塞泵，泵压力≤31.5Mpa；油缸内径Φ280。求最大压紧力F₁和最大反推力F₂

解：F₁≤P₁×S₁=31.5MPa×0.14m²×π=31.5kgf/cm²×6.1544c m²=193.86 kgf≈1939KN

即: F₁≤1939KN；取额定值:1800KN；

也即F₁=1813KN=18MPa

F₂≤ P₂×S₂=1.0MPa×1150mm×1150mm(滤室内有效过滤面积)=1.0 kgf/cm²×132.25 cm²=132.25 kgf≈1323KN  即: F₂≤1323KN；取额定值:1300KN;

也即F₂=1300KN=13MPa

4，一般压滤机压力匹配一览表

备注：图标中得额定数据表述压力取上下限的中间值;最大不可以超过0.2MPa
