小型板框式实验室压滤机
您的位置: 首页 > 产品展示 > 板框压滤机 > 小型板框式实验室压滤机

小型板框式实验室压滤机

作者:周世建    发布时间:2021-11-12 10:13:08     浏览次数 :

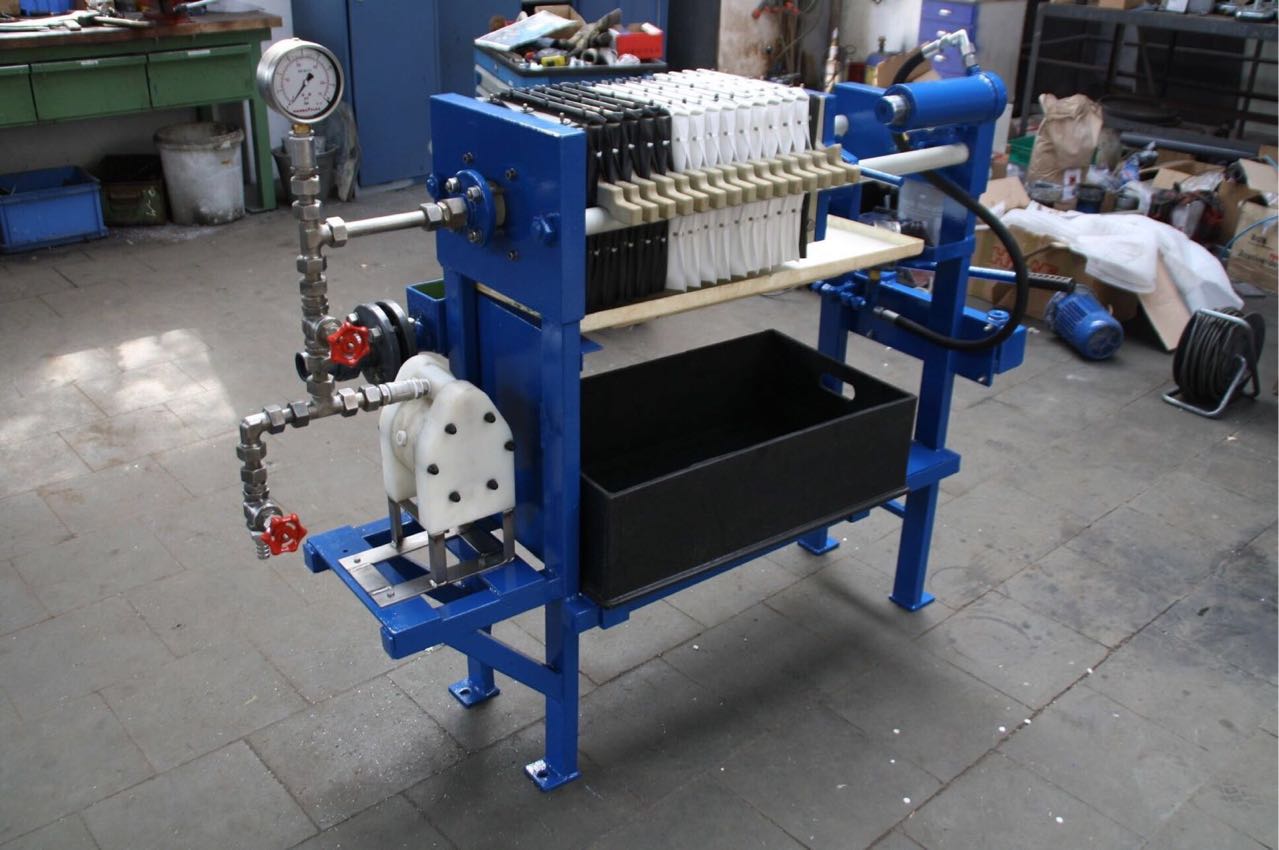

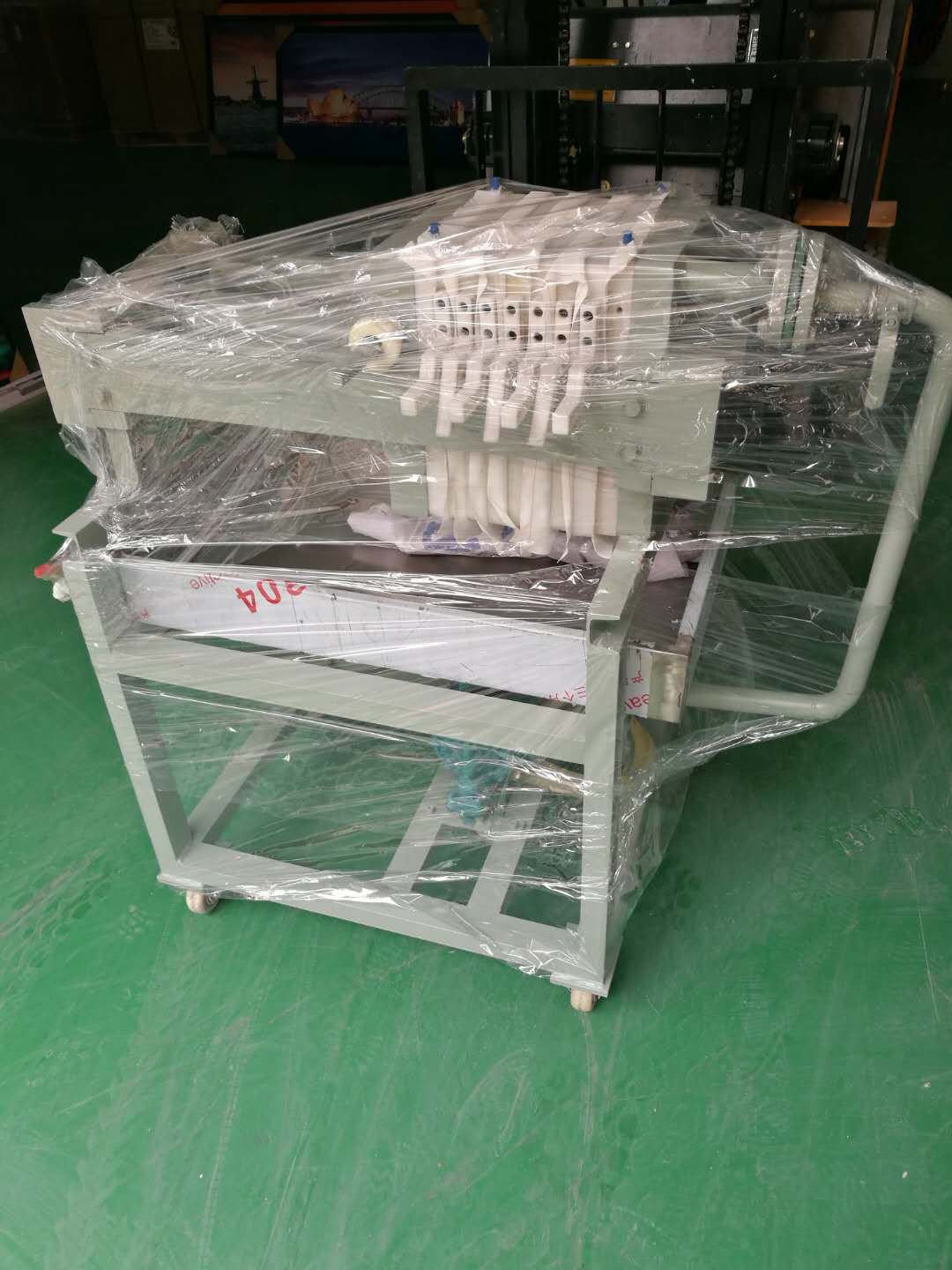

小型板框式实验室压滤机
  • 小型板框式实验室压滤机
  • 小型板框式实验室压滤机
  • 小型板框式实验室压滤机
  • 小型板框式实验室压滤机
  • 小型板框式实验室压滤机
  • 小型板框式实验室压滤机
  • 小型板框式实验室压滤机

1)      设备主要技术参数

设备名称:板框式压滤机

型号: B315实验型

过滤压力≤0.6MPa.

**压紧力  33 KN压紧板**行程:≤200mm

最高使用温度:80

管道尺寸: 25mm

过滤面积:按标准

滤室数量:按标准

滤板尺寸: 315×280

滤饼厚度:22mm

过滤形式:根据您的要求制作

滤板材质: 聚丙烯配方料一次模压成型;绿色。比重:0.98

整机重量: 约75kg

2)设备结构和原理

概述:厢式板框式压滤机是悬浮液固、液两相分离的理想设备。该系列压滤机为板框式手动或千斤顶压紧机型。滤板尺寸315mm×280mm压紧方式为手动千斤顶型。见图1, 机器结构简便,操作易行。该压滤机主要规格有:BMJ0.4/ 315-UB;该系列压滤机机型较小,压紧、卸料均为手动操作。压滤机有明流、暗流之分,它们各自又有滤饼的可洗式和不可洗式。

结构与工作原理:压滤机主要由机架部件、压紧部件、滤室部件等部分组成。主机由两根横梁,其两端分别固定在止推板1和后支架10的两侧面,构成机架。在左右横梁8上垂直搁置、依次排列着由滤板3滤框5、滤布4等组成的若干滤室,并可沿横梁作水平方向移动。压紧板7与千斤顶9铰接。旋转手轮11驱使压紧板前后移动,压紧或松开滤板(滤框)。正转手轮11,使螺杆快速前进,推动压紧板使框、布和板压紧贴无隙,再扳动机械千斤顶手柄,将所有的框、布和板压紧在机架中,达到各滤室的密封要求。再用加力杆插入手轮方孔内进一步压紧,达到各滤室的密封要求(不可任意加长加力杆后用力,以免损坏螺杆)。之后机器即可进料过滤。(滤洗饼涤否由用户自行决定)待过滤完毕后,先旋转千斤顶,再反转手轮,螺杆带动压紧板退至适当位置(适合的卸渣间隙),然后逐块拉开框和板,实现卸渣。止推板端面的孔,分别为进料孔、洗涤水孔和出液孔等。根据不同要求接装管路,详见过滤形式工艺流程图2

技术参数:

过滤

面积

(M2)

滤室

容量

L



L×W

滤板

厚度

(mm)

滤室

数量

()

滤饼

厚度

(mm)



(L×宽W×高H)

过滤

压力

Mpa

整机

质量

(kg)

BS315

0.4

5.6

315×280

25

4

27

887×544×518

0.6

130

声明一下:本网站上展示的产品仅用于工业上的污水固、液分离,由于产品的专业性和专用性,每件商品的具体性能和使用方法均不尽相同,页面上的描述仅供参考,并不适用于每个具体商品,您在决定购买之前,务必事前(老板电话13732231928)沟通。谢谢您的理解和支持!(本站仅用于产品展示,不接受线上交易)。
