一、隔膜压榨的基本说明:隔膜滤板通常在滤饼洗涤时用来压紧滤板,在脱水时用来压出滤饼中残留的滤液。在过滤过程结束后,必须在膜片后用压力加入合适的压榨介质,形成挤压压力。压榨介质:常用的压榨介质有:可压缩的(例如:空气)和不可压缩的(例如:水)。考虑到安全因素,水总是优先作为隔膜滤板的压榨介质来使用:水是一种几乎不可压缩的介质;当使用压缩空气(或其他气体)时,被压缩的体积所各积聚的能量会给安全保障带来一定的危险,当用压缩气体压榨时,如果压滤机的压紧力不够,压缩气体的膨胀会引起压滤机突然打开,这将损坏滤板、压滤机机架和其它设备,严重时将会损伤甚至会危及操作人员的人生安全。允许的压榨压力:所需的压榨压力通常由滤饼的脱水性能来决定。允许的压榨压力受下列因素的影响:压滤机机架所允许的操作压力;隔膜滤板的压力和温度特征曲线所规定的允许值。压榨介质的用量:每个过滤周期压榨介质的用量可用如下方法计算:腔室体积-滤饼体积=压榨介质的用量。举例:如果滤饼从40mm被压榨到35mm,必需的压榨介质的体积=12.5%×腔室体积。压榨介质的体积流量:必需的压榨介质的体积流量不仅与压榨时间和压榨体积有关,主要的取决于滤饼的固有的脱水速率。压榨压力的升高方式:压榨压力的升高方式对于下列几点是很重要的:脱水、压榨结果、隔膜的使用寿命和操作安全。脱水速率会直接影响压榨压力的升高方式。
二、可能的连接方式:压榨介质可通过单独的外部连接口或通过集成的内部接口进入隔膜滤板。总的来说,单独的连接方式是比较理想的,因为这可以避免压榨介质的泄漏和污染。单独连接方式:在压滤机一侧敷设有压榨介质的分配管道,从这一管道通过压力软管将压榨介质分别引入每块隔膜滤板中,这就是所谓的单独连接方式。压力软管的长度以在拉板时滤板能被自由地移动而不产生附加应力时为准。安装在滤板上的软管接头必须采用螺纹连接或法兰连接。警 告:请使用符合压力、温度要求的软管和连接件,这些管件的材料必须对滤液和环境中的喷溅液体有化学防蚀性能。在设备运行中,务必对管件的损坏和泄漏状况进行检查。某一块隔膜滤板一旦突然失去压榨压力,可能会导致隔膜滤板的完全毁坏,这种损坏还可能波及相邻的滤板。集成连接方式:所谓集成连接方式就是通过一个通道给所有隔膜板提供压榨介质,这个通道是由每块滤板上的一个孔的相互对接组成的。在滤板边缘上的集成连接孔处有一个密封圈,这个密封圈压实后的高度正好弥补滤布的厚度。可压缩的压榨介质:若能遵守所有的安全预防措施,单独或集成连接方式均可用压缩气体对隔膜进行挤压。压榨压力的限制:为了对压榨压力进行有效的限制,压缩空气在通过一个截流阀后再进入自动调节的减压阀,然后再进入压榨介质的分配管道。为了防止压缩空气热膨胀和减压阀可能出现的故障,在分配管道上还必须安装安全阀,以限制操作压力超过允许的额定压力。可压缩介质压榨压力的升高方式:在供气管线上必须安装节流板或节流阀,这样压榨压力可按照指定的极限值升高。尺寸由产品的脱水速率决定,如果使用节流板,开始时请尽量采用小的直径,然后根据允许的压榨压力的升高方式逐渐进行调节,从而完成对设备的调试。压榨介质的体积流量:压榨介质的体积流量可以是间歇的。体积流量通常应高出平均值的三到十倍。排气:隔膜滤板要不断地排气(压榨时不适用)。压榨完成后,压榨空气必须完全地排入大气。因此,在压榨介质分配管道中有一个大流量的排气阀,它能使压缩空气迅速排空。为了安全,当切断电源时阀门必须是常开的。警 告:除压榨过程以外,排空阀必须处于常开状态。这个排空阀必须接在压滤机的安全联锁控制器上。这样,当压榨时停电、液压系统失压或其他可能危险的情况出现时,压缩空气能立即排出,同时截流阀应立即切断供气。不可压缩的压榨介质:对于用单独连接方式组成的压榨系统一般采用加防冻剂的水溶液作为压榨介质,并能重复使用。为了不使不干净的压榨介质污染压榨腔室,贮存压榨介质的容器必须密封。在压榨介质泵前或压力源和压榨系统之间安装过滤网是很有必要的。压榨系统有多种不同的形式:从自来水管道采集压榨水;带有限压装置或压力调节装置的离心泵;压力可调的螺杆泵。注 意:不要使用有压力波动的压力源或进料泵,否则可能会发生滤饼脱水效果不好,并出现损坏隔膜滤板膜片的现象。压榨压力的限制:在压榨介质的分配管道上安装一个对**允许压榨压力进行限制的安全阀,其**允许压力应符合隔膜滤板的压力温度特征曲线的数值。压榨压力的升高方式:压力的升高方式请按照附录图13和图15中的曲线进行设定和控制。对于体积进料泵,压力升高方式是由滤饼本身的脱水率和泵的尺寸决定的。压榨介质的体积流量:从经济的角度看,在选择压榨泵的尺寸时,应保证在压榨刚开始时压榨介质的体积流量几倍于平均流量,保证其快速充盈。压榨介质的排出:压榨后,隔膜滤板中的压榨介质必须排出。根据不同的情况,隔膜滤板中的压榨介质可以靠重力让其自然排出或用泵抽出:如果用的是膜片可换式的滤板,压榨水应该用泵抽出,只有在这种情况下,才能保证在膜片后测不残留压榨水;在整体隔膜滤板中的压榨介质是允许用重力让水自然流出的,压榨腔室中残留的少量压榨介质一般是可以的。注意:若在分配管道上出现负压或排水管内流速为零时,说明压榨水已完全排出。小 心:a) 若在压榨系统中有压榨水贮罐,贮罐要保证足够的高度:压榨水的水位绝对不允许高于滤板的边框下缘,一旦隔膜滤板中的压榨水不能自然排出将导致故障;水位高度不能超过水的蒸汽压,一旦压榨水被蒸发,水泵抽压榨水时会产生故障。b)排水管道必须低于贮罐的水面,这样可防止排水时空气进入压榨系统,从而破坏虹吸效应。c)为了防止隔膜滤板中的残留水影响过滤,过滤时应打开排水孔。

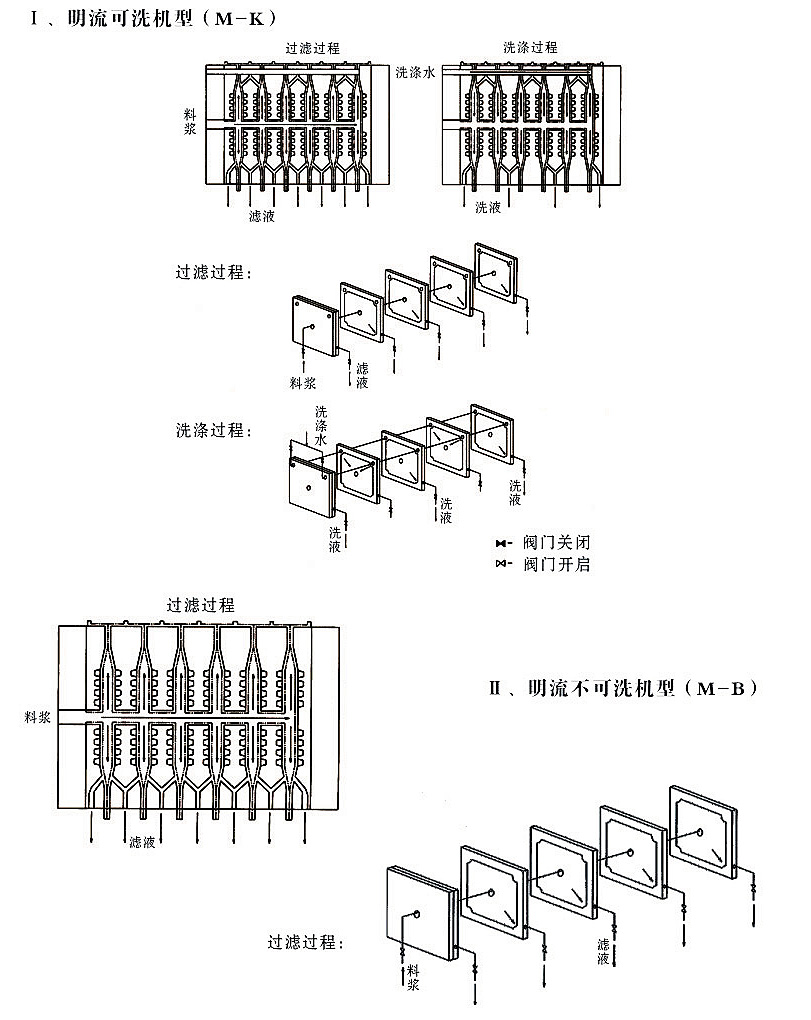

三、滤饼洗涤:洗涤是分离过程中一个附加处理步骤,通过洗涤,滤液原液或母液被置换成洗涤液。过滤或洗涤压力的大小通常由悬浮液的脱水特性来确定。允许压力取决于:压滤机机架允许的操作压力;隔膜滤板在一定的操作温度下所允许的操作压力;图中的压力——温度界限由实践确定,但是,请注意在某些情况下,有必要对其作一些上下修正。简单洗涤:所谓简单洗涤,就是在过滤结束后通过悬浮液进口将洗涤介质压入过滤腔室。这里主要要说明的是,过滤后滤饼未充满过滤腔室,而在滤饼中间留有间隙。然后洗涤介质从间隙处进入洗涤滤饼。从过滤切换到滤饼洗涤时一定要保持压力不变,如果失去压力,滤饼可能倒塌。若发生这种情况,滤饼洗涤是不会成功的。注意:允许的洗涤压力取决于操作温度和滤板的类型。完全洗涤:所谓完全洗涤,就是洗涤介质从洗涤滤板的一侧进入过滤腔室,然后压入整个腔室,即穿过滤饼,然后洗涤滤液收集在另一侧的压力滤板处排出。洗涤液的流向还可以翻转。在滤饼洗涤时,用隔膜滤板压实滤饼,这样可以得到理想的洗涤效果。只有隔膜的压榨压力比洗涤压力略高时,才能得到上述的效果。注意:完全洗涤存在着许多不同的形式;允许的洗涤压力取决于操作温度和滤板的类型。
四、 滤饼的干燥:滤饼可用空气干燥。压缩空气可以像滤饼洗涤(完全洗涤)时的方式一样吹过滤饼,用压缩空气可以将存在于滤饼毛细管中的滤液排出。该过程可在隔膜压榨之前、期间和之后进行。只能通过实验来确定。小心:用正确的方法处理排出的空气,将排空管道引至不会伤及人生安全的地方;定期检查排空系统,排空系统的堵塞会导致相当大的设备损坏和影响人生安全。警告:在一个过滤周期中,不允许过滤、隔膜压榨结束后,再次实施过滤。进料通道的吹干:在打开过滤腔室以前,经常用空气将进料口通道中的料浆吹除。压缩空气一般从尾板吹向头板。由此产生的悬浮液——空气的混合物通过管道排出。所需的空气量和吹除时间根据具体情况而定。决定该过程效果的影响因素有:悬浮液进料口的直径;压滤机中整套滤板的长度;悬浮液的粘度;所用的空气压力。注 意:在有些情况下,以下方法可能有优越性,先用水清洗悬浮液进料口,然后吹干。但请务必注意,在清洗悬浮液进料口时应使隔膜一直处于压榨状态,否则,悬浮液会被压入滤饼腔室中。
五、压滤机的打开和卸饼:
危 险:在打开压滤机前,所有的操作压力如过滤、洗涤和压榨压力都必须降至环境压力。不仅要对各个指示值进行检查,更应保证相应的安全设施和逻辑电路在安全的情况下打开压滤机。否则会造成设备损坏并危及人生安全。警 告:和机器设备的移动部件保持一定的安全距离;不得触摸拉板系统或介入移动的滤板中间;务必遵守相应的法律条款或安全条例:残留在过滤腔室中的残余滤饼必须清除干净,堵塞悬浮液进料口的淤泥必须洗净畅通。检查滤布的损坏状况。滤饼密封边缘上必须没有滤饼残余物。未除尽的滤饼残余物和较长时间不曾清洗产生的污垢沉积物会导致密封边缘的变形。因此,如果有必要,请用高压清洗设备清洗密封边缘,从而保护密封边缘的功能。
