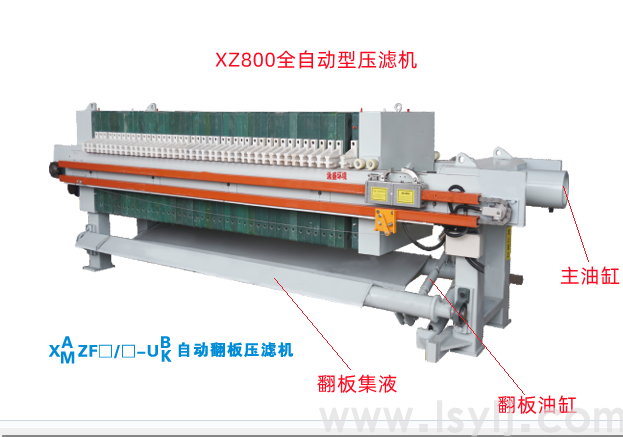

基本概念：压滤机的翻板集液系统是压滤机的一个重要组成部分。它主要用于收集和导流压滤过程中从滤板缝隙间流出的滤液，防止滤液四处飞溅，确保工作环境的清洁和滤液的有效收集。翻板的设计使得其可以在一定的角度范围内翻转。在压滤机工作时，翻板处于关闭状态，形成一个完整的集液槽；当压滤结束，需要卸料等操作时，翻板可以打开，方便滤饼的排出。

结构组成：

翻板组件：翻板通常是由耐腐蚀的材料制成，如不锈钢等。其形状一般为长方形或梯形，多个翻板拼接在一起形成集液槽。翻板的边缘会有密封装置，比如橡胶密封垫，以保证在关闭状态下能够有效防止滤液泄漏。翻板通过铰链或者转轴与压滤机的机架相连，这使得翻板能够灵活地翻转。转轴的设计要考虑到承载翻板的重量以及在长期使用过程中的稳定性，一般会采用高强度的金属材料制作。

集液槽部分：当翻板关闭时，这些翻板组合成一个完整的集液槽。集液槽的底部有一定的坡度，通常向滤液出口方向倾斜，这样可以保证滤液在重力作用下顺利地流向出口集液槽的出口连接有滤液管道，滤液管道的管径大小要根据压滤机的处理能力和滤液流量来确定，以确保滤液能够及时、顺畅地排出。管道一般采用耐腐蚀的塑料或者金属材质。

驱动装置：为了实现翻板的自动翻转，会配备驱动装置。常见的驱动方式有液压驱动和电动驱动。液压驱动是通过液压缸来推动翻板翻转，其优点是动力强劲，能够承受较大的负载。电动驱动则是利用电机、减速机和连杆机构等来控制翻板的翻转角度，这种方式控制精度相对较高。

工作原理：在压滤过程中，滤液从滤板之间的缝隙流出，由于翻板处于关闭状态，滤液会顺着翻板流入集液槽。集液槽中的滤液在重力和坡度的作用下，流向滤液出口，通过管道被收集到滤液储存容器中。当压滤结束后，需要卸料时，驱动装置启动，使翻板翻转打开。此时，滤饼可以顺利地从滤板上脱落，掉入下方的收集装置中。翻板的打开角度一般在60 - 90度之间，这样既能够保证滤饼顺利排出，又不会占用过多的空间。

优点：滤液收集高效,能够有效地收集滤液，减少滤液的损失，提高了整个压滤过程的效率。改善工作环境,防止滤液飞溅，保持工作场地的清洁，有利于操作人员的健康和安全，同时也减少了对周围设备的腐蚀风险。自动化程度高,通过自动控制翻板的开合，可以方便地与压滤机的其他操作步骤（如压滤、卸料等）进行联动，提高了设备的自动化程度和生产效率。

应用场景：压滤机的翻板集液系统广泛应用于化工、制药、矿业、污水处理等众多行业。在化工行业，用于分离化工原料中的固体和液体成分；在制药行业，可以收集药物提取过程中的滤液；在矿业中，用于选矿废水的处理和矿物精矿的脱水；在污水处理中，是污泥脱水环节中压滤机的重要配套设施，收集污水污泥压滤后的上清液。
