小型实验室板框压滤机
您的位置: 首页 > 应用案例 > 小型实验室板框压滤机

小型实验室板框压滤机

作者:周世建    发布时间:2021-11-12 17:17:07     浏览次数 :


B315

A压滤机的型号

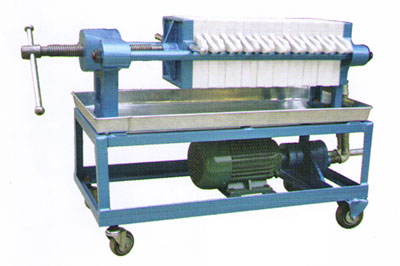

名称:小型实验室压滤机;型号:BMS0.6/315-UK
概述:该压滤机是由滤框滤板和滤布组成的过滤部分和对过滤部分进行手动千斤顶压紧的机架组成,结构简练、操作方便。该型号压滤机体形小,占地面积少,滤室容积小,仅适用于实验室做各种过滤试验和测试过滤数据用。
备注:该机型压紧力较小,不易做成暗流,过滤过程中滤液泄漏情况比较多,但不允许喷浆!
B压滤机的技术参数、性能
主要参数
过滤
面积
滤板
数量
滤室
数量
滤饼
厚度
滤室
容积
滤板
尺寸
机器长×宽×高
(mm)
重 量
(T)
0.6
7
6
25
8.4L
315×280
989×544×518
0.16

b、主要性能:

滤室内工作压力
≤0.4MPa
额定压紧力
55KN
压紧板行程
210mm
使用温度
≤100℃
试验压紧力
78KN

C、压滤机结构功能

1、机架部件:机架主要有拉杆、止推板、支架、压紧板等组成。横梁采用实心圆钢外包PP套管防腐制作;止推板、支架、压紧板等的材质为铸件材质经回火后切削加工而成,它坚硬、长寿命、能在各种条件下工作。
2、过滤单元:过滤板分为点状形滤板,材质为增强PP配方料模压成型,绿色。它挂在两根拉杆的中间。每块滤板的进料孔在左上角位置,滤板下侧的两角各有一个滤液排水孔,滤液排放为明流。上方另预留1个洗涤孔,以便于用户根据工艺需要对滤饼进行洗涤或吹气。滤板的安排和拆卸简便安全。滤板不固定在压滤机上,可拆卸。滤布采用丙纶750A滤布耐碱、耐腐、截留性能好,脱水速度快,污泥对滤布的粘附力小,泥饼的含水率低,滤饼的剥离性好,使用寿命长。
D:,设备的设计、制造、检测、验收技术标准:


标准代号
名 称
备 注
JB/T4333-97
行业标准
JB/T88104-99
厢式压滤机/板框压滤机试验条件
行业标准

☆ 如您在压滤机、过滤工程选型中需要更多的过滤与分离方面的咨询,欢迎来电(13732231928周经理)咨询,我们可根据您现场过滤工况和您共同做好设备方案设计和科学选型。
